ITC02 信源与信息熵¶

约 4849 个字预计阅读时间 27 分钟

信源与信息熵¶

信源是产生消息（符号）的来源
由于消息的不确定性，信源是产生随机变量、随机序列和随机过程的源
信源的基本特性是具有随机属性和概率统计特性

信源的分类¶

信源有三大类，用概率空间（分布律）描述：

单符号离散信源¶

离散信源

\(\begin{bmatrix}X\\P\end{bmatrix}=\begin{bmatrix}a_1&a_2&\cdots&a_n\\p(a_1)&p(a_2)&\cdots&p(a_n)\end{bmatrix}\)

满足完备性

\[\sum_ip_i=1\]

连续信源

\(\begin{bmatrix}X\\P\end{bmatrix}=\begin{bmatrix}(a,b)\\p_X(x)\end{bmatrix}\)

\(p_X\)为概率密度函数，满足\(\int_a^bp_X(x)dx=1\)

符号序列信源¶

以符号序列为整体的消息

\(\begin{bmatrix}X\\P\end{bmatrix}=\begin{bmatrix}X=x_1&X=x_2&\cdots&X=x_{n^L}\\p(x_1)&p(x_2)&\cdots&p(x_{n^L})\end{bmatrix}\)

如

\(\begin{bmatrix}X\\P\end{bmatrix}=\begin{bmatrix}X=000&X=001&\cdots&X=111\\p_0^3&p_0^2p_1&\cdots&p_1^3\end{bmatrix}\)

无记忆信源的联合概率密度等于边缘概率密度之积
离散平稳无记忆信源亦称为独立同分布信源

连续信源¶

连续平稳信源（时间离散，幅值连续）

连续型随机变量，与时间起点无关（无记忆）

\(\begin{gathered}p_{x}(x)=p_{X}(x_{1},x_{2},...,x_{N})\\=\prod_{i=1}^Np_X(x_i)\\=\begin{bmatrix}p_X(x)\end{bmatrix}^N\end{gathered}\)

随机波形信源（均连续）

一般用平稳遍历的随机过程来描述

采样得到的随机变量之间一般是线性相关的，故随机波形信源也是一种有记忆信源

马尔可夫信源¶

当前时刻符号与前m个符号有关，而与此前的符号无关，即

\(\begin{aligned}& P(X_n=x_n\mid X_{n-1}=x_{n-1},X_{n-2}=x_{n-2},\ldots,X_1=x_1)\\&= P(X_n=x_n\mid X_{n-1}=x_{n-1},X_{n-2}=x_{n-2},\ldots,X_{n-m}=x_{n-m})\mathrm{~for~}n>m\end{aligned}\)

!!! question "后无效性 OR 记忆性？"

随机信号处理告诉我们，马尔可夫链具备后无效性
但高阶马链定义式似乎又意味着记忆性的存在
是否矛盾了？

从定义出发，迎刃破解

无记忆性，实际上是马尔可夫性，即

\[P(X_{n+1}|X_n,X_{n-1},\ldots,X_0)=P(X_{n+1}|X_n)\]

\[\text{给定当前状态 }X_n\text{,未来状态 }X_{n+1}\text{ 的分布不依赖于过去的状态 }X_{n-1},X_{n-2},\ldots.\]

另一方面，后无效性可以描述为

\[P(X_{n+1}|X_n,X_{n-1},\ldots,X_0)=P(X_{n+1}|X_n,X_{n-1},\ldots,X_{n-m+1})\]

这与m阶马链定义完全一致！

得出结论，高阶马尔科夫链不满足标准的一阶马尔科夫性，但它满足后无效性

同时，可以通过构造扩展状态向量将其转换为一阶马尔科夫链

\[Y_n=(X_n,X_{n-1},...,X_{n-m+1})\]

为了更好的分析高阶马尔可夫信源，规定状态描述的矢量集

\[s_i=(x_{i_1},x_{i_2},\cdots x_{i_m})\quad x_{i_k}\in A=\{a_1,\cdots a_n\}\]

状态表示按照左旧右新的形式排布，类似队列queue，右进左出

举个例子，二阶马氏链，含有子集\([0,1]\)，若上一状态是0，当前为1
则状态表示为01

转移概率、齐次、一步/n步概率矩阵、c-k方程的概念与性质见随机信号分析笔记

稳态分布¶

定义各状态**稳态分布**为状态转移的极限

\[\lim_{k\to\infty}p_{ij}^{(k)}=W_j\]

另有更便于计算的表达式，与转移矩阵有关

\[\sum_iW_iP_{ij}=W_j\]

再通过

\[\sum_{j}W_{j}=1\]

即可解出各稳态分布概率

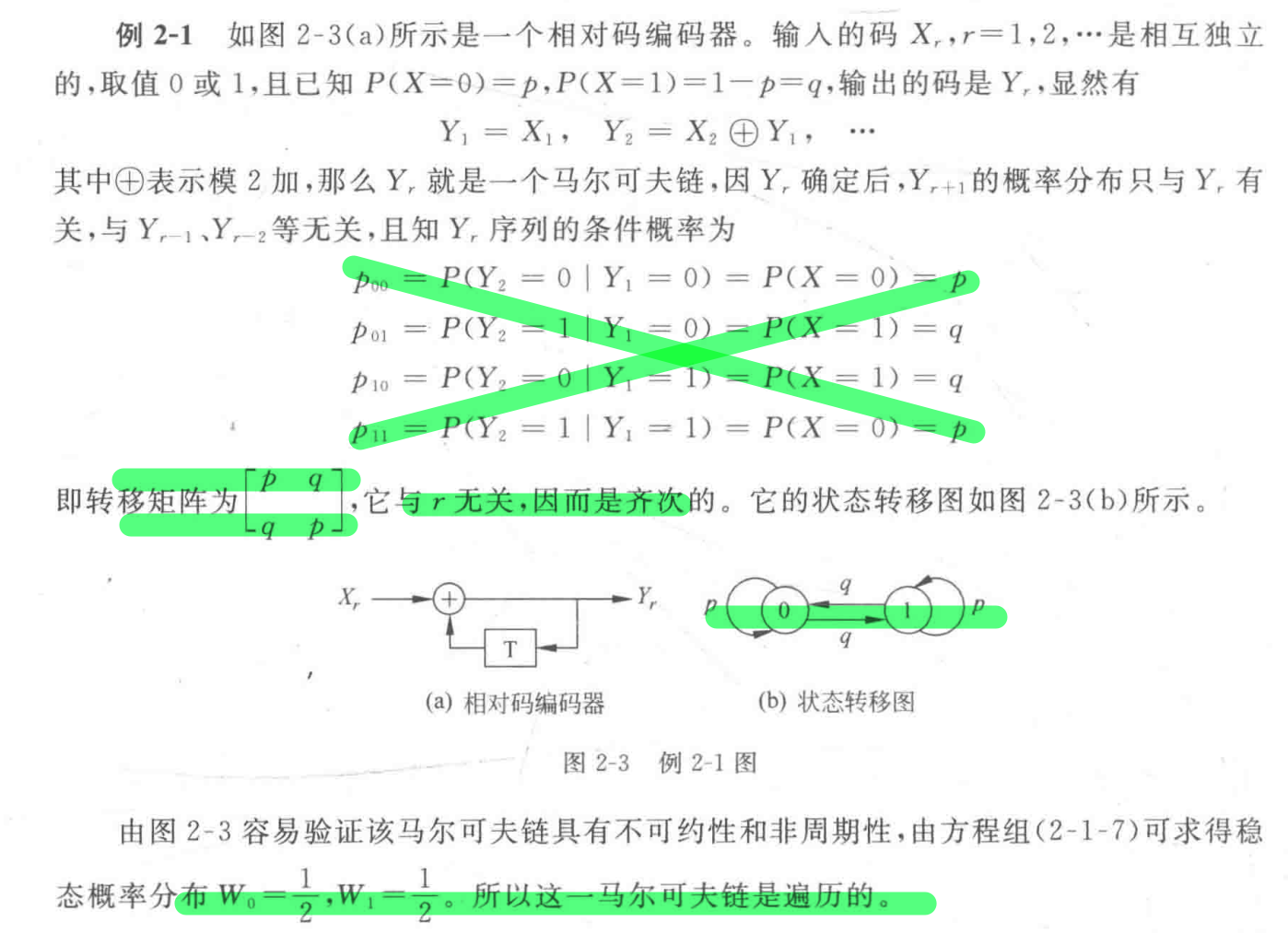

例

题外话—隐马尔可夫

在实际应用中，某些信源(如语音)的输出是非平稳随机过程，但在一个短时段(也称为“帧”)内是平稳的，而相邻的帧与帧之间的状态可能会发生变化。
因而可以看成局部平稳(即具有短时平稳性),而全局是非平稳的随机过程

它在经过抽样和量化后成为时间和取值均为离散的准平稳随机序列，这样的信源可以用隐马尔可夫模型(hidden markov model,HMM)来加以描述。

隐马尔可夫模型应用领域非常广泛，如语音识别、人脸检测、机器人足球、图像去噪、图像识别和 DNA/蛋白质序列分析等。

信息度量¶

自信息¶

信息量：对消息中信息的不确定性的量化
度量原则：与种类、重要程度无关，与概率成反比

由定义推演，函数需为负相关，且多个事件同时发生（概率相乘）转为多个信息量相加

因此选对数

自信息量定义式：\(I=-\log_{2}\left[p(x)\right] (bit)\)

因此，二进制每个码元 \((0|1)\) 信息量为1 bit

进一步可得到，M进制每一码元信息量为 \(l o g_{2}M\)

**自信息量性质**非负、单调递减、可加
联合自信息量
\(I(x_i,y_j)=-\log p(x_i,y_j)=\log\frac{1}{p(x_i,y_j)}\)
条件自信息量
\(I(x_i\mid y_j)=-\log p(x_i \mid y_j)=\log\frac{1}{p(x_i \mid y_j)}\)

这里的下标是定值

即表示分别取X、Y中的一个基本事件（样本点）

单符号离散信源熵¶

平均信息量(面向信源)，记为信息量的统计平均值 H

你需要先入为主的意识到，熵无非是离散随机变量*函数* 的期望E，或者条件期望

符号熵表达式¶

\[H={\color{red}E[I(X)]}=\sum_{i=1}^{M}p(x_{i})I_{i}=\sum_{i=1}^{M}p(x_{i})\log_{2}{\frac{1}{p(x_{i})}}(\mathrm{bit/符号})\]

求所有样本信息量，即随机变量X的加权和（均值）

【Jensen 不等式】告诉我们等概时熵最大，在后面的证明中会具体说明这一不等式

条件熵¶

看看维基百科

\[H(X\mid Y)=-\sum_{i,j}p(x_{i},y_{j})\log p(x_{i}\mid y_{j})\]

??? note ”如果你忘记了条件期望，看看这里的证明“

基于概率论之统计特征，我们能了解到

条件期望\(E(X\mid Y)\)仍是【随机变量】，随Y变化而变化 | 当Y = y时确定
条件期望有俩种形式，显然条件熵是前者
给定Y：\(E(X\mid Y)\)
给定Y=y：\(E(X\mid Y=y)\)

闭着眼睛写出确定条件的条件期望：

\[E[X\mid Y=y]=\sum_i{\color{red}x_j}P\{X=x_i\mid Y=y\}\]

照猫画虎，试试计算条件熵\(H(X\mid Y=y)=H(X\mid y)\)

从定义出发，熵是对信息量求期望，即

\[H(X\mid y) = E[I(X\mid y)] = -\sum_{i}p(x_{i}\mid y){\color{red}\log p(x_{i}\mid y)}\]

这里的求期望是对信息量，也就是对随机变量函数求期望

例如\(E(f(X \mid y))=E(log(X \mid y))=\sum_i p(x_i \mid y) log(x_i \mid y)\)

所以式子中是\(\log p(x_{i}\mid y)而非\log p(x_{i})\)

再进一步，我们终于要得到条件熵的定义式

\[H(X\mid Y)=E[I(X\mid Y)]=E_Y[I(X\mid Y=y_j)]=\sum_j p(y_j)\cdot H(X\mid y_j)\\ =\sum_jp(y_j)\left[-\sum_ip(x_i\mid y_j)\log p(x_i\mid y_j)\right]\]

放在连续域就是二重积分

有乘法公式

\[p(x,y)=p(y) \cdot p(x\mid y)\]

故原式能合并为

\[H(X\mid Y)=-\sum_j\sum_ip(x_i,y_j)\log p(x_i\mid y_j)\xlongequal{简化}-\sum_{i,j}p(x_i,y_j)\log p(x_i\mid y_j)\]

好了，了解原理后，还是希望你能记住它~

联合熵¶

不难观察得到

\(H(X,Y)=-\sum_{i,j}p(x_{i},y_{j})\log p(x_{i},y_{j})\)

一个常用恒等式

\[H(X,Y)=H(X)+H(Y \mid X)\]

或者

\[H(X,Y)=H(Y)+H(X \mid Y)\]

土想想，概率上的相乘等于熵（对数）上的相加

证明

从联合熵定义出发

\[H(X,Y)=-\sum_{i,j}p(x_{i},y_{j})\log p(x_{i},y_{j})\]

根据条件概率定义

\[p(x,y)=p(x)p(y\mid x)\]

有

\[\log p(x,y)=\log p(x)+\log p(y\mid x)\]

代入得

\[\begin{aligned}H(X,Y)&=-\sum_{i,j}p(x_i,y_j)\left[\log p(x_i)+\log p(y_j\mid x_i)\right]\\&=-\sum_{i,j}p(x_i,y_j)\log p(y)-\sum_{i,j}p(x_i,y_j)\log p(y_j \mid x_i)\\ &=-\sum_{i,j}p(x_i,y_j)\log p(y)+ H(Y \mid X) \end{aligned}\]

对于前一项，进行简单的转化

\[\sum_{i}\sum_{j} p(y_j)p(x_i \mid y_j)\log p(y)\xlongequal{\sum_i p(x_i \mid y) =1}=-H(Y)\]

所以，证毕

题外话 | 奇怪的问题

为什么边缘概率 \(p(x)\) 与条件概率 \(p(x\mid y)\) 无必然联系，但单符号熵\(H(X)\)却一定≥条件熵\(H(X \mid Y)\)？

先采用最朴素的思想

虽然\(p(x)\)与\(p(x|y)\) 有数学上的关系

\[p(x)=\sum_j p(x,y_j)=\sum_{j}p(y_j)p(x|y_j)\]

但不同的y下的条件概率是相对无规律的，可能是集中或分散，与边缘概率没有确定的联系，故无法比较大小

而熵是对概率分布的不确定性进行加权平均的度量，即求期望特征，这是稳定的。那么在存在约束条件（Y）的前提下，条件熵的不确定量一定会变小，于是得到结论。

现在来推导

\[H(X)\geq H(X|Y)\]

其实灰常简单，即利用平均互信息的非负性解决问题

\[I(X;Y)=H(X)-H(X\mid Y)=\sum_{x,y}p(x,y)\log\frac{p(x\mid y)}{p(x)} \geq 0\]

但，还有问题

啥是互信息？

为什么平均互信息量有非负性？

往下看吧~

互信息¶

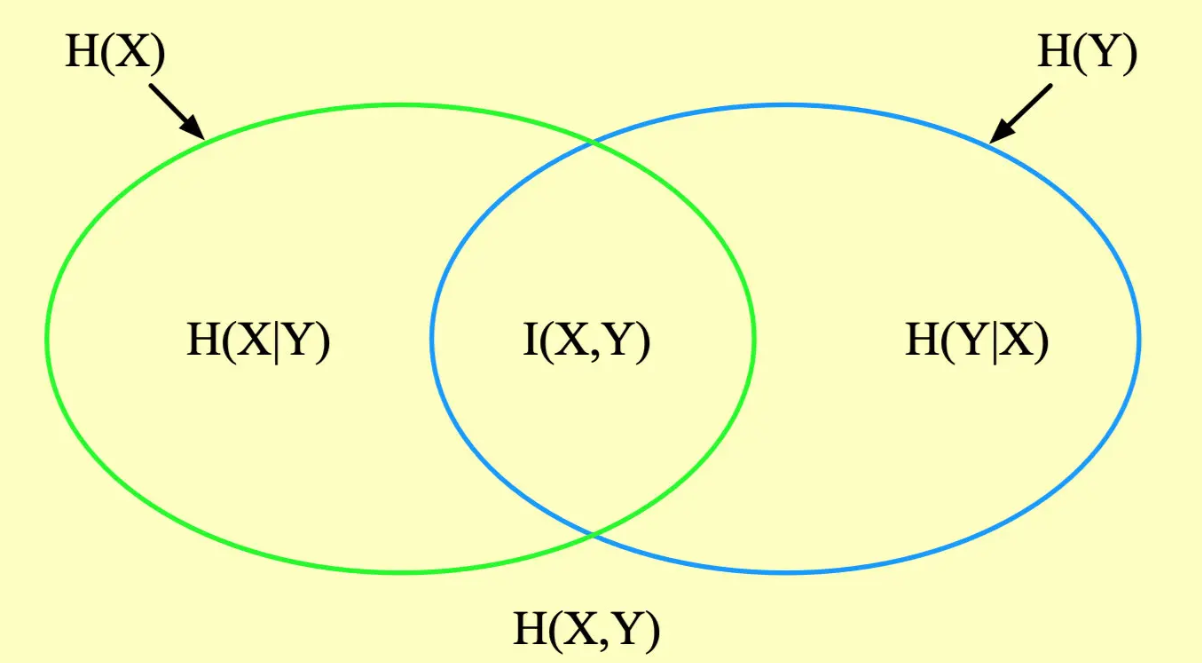

一图以蔽之

反复回忆这张图，就会明白一切

平均互信息量¶

表示XY的相关性，与熵是同一层概念

\[\mathrm{I(X;Y)=H(X)-H(X\mid Y)}\]

相减意为：给定Y后获得关于X的信息量，即X和Y共同的信息

得到联合熵的又一种表达式：

\[\mathrm{H(XY)=H(X)+H(Y\mid X)=H(X)+H(Y)-I(X;Y)}\]

定义式

\[I(X;Y)=H(X)-H(X\mid Y)=\sum_{i,j}p(x_i,y_j)\log\frac{p(x_i\mid y_j)}{p(x_i)}\]

推导一下

代入展开得

\[H(X)-H(X\mid Y)=-\sum_xp(x)\log p(x)+\sum_{x,y}p(x,y)\log p(x\mid y)\]

其中，边缘概率可用联合概率边缘求和得到，即

\[p(x)=\sum_y p(x,y)\]

代入合并同类项即可

\[H(X)-H(X\mid Y)=\sum_{x,y}p(x,y)\left[\log p(x\mid y)-\log p(x)\right]=\sum_{x,y}p(x,y)\log\frac{p(x\mid y)}{p(x)}\]

题外话

在互信息量中，分号有时也代表条件的分隔符，如平均条件互信息量

\[I(X;Y=y_0)=\sum_x p(x \mid y_0) \log_2 \frac{p(x \mid y_0)}{p(x)}\]

而平均互信息量也可以表示为

\[I(X;Y)=\sum_y p(y)I(X;Y=y)\]

这与条件熵有异曲同工之妙

离散信源互信息量¶

也叫点互信息量，定义为

\[I(x;y)=\log_a\frac{p(x \mid y)}{p(x)},x\in X,y\in Y\]

非常糟糕，因为互信息量与平均互信息量采用了同样的符号I😭

可能为负，因为边缘概率与条件概率并无关联

平均互信息量的性质¶

非负性

\[I(X;Y)=H(X)-H(X\mid Y)=\sum_{x,y}p(x,y)\log\frac{p(x\mid y)}{p(x)} \geq 0\]

亦称为KL散度非负性

而KL散度非负性证明的关键在于利用凸函数与 Jensen 不等式

KL散度

对于两个离散概率分布 p(x) 和 q(x),KL 散度定义为

\[D_\mathrm{KL}(p\|q)=\sum_xp(x)\log\frac{p(x)}{q(x)}\]

是不是长得很像

凸函数

\[\text{如果函数 }f\text{ 满足对于任意 }x_1,x_2\text{ 以及 }t\in[0,1]\]

\[f(tx_1+(1-t)x_2)\leq tf(x_1)+(1-t)f(x_2)\]

则称f为凸函数

也许t=0.5代入会让你对它更熟悉一些

Jensen不等式

对于任意凸函数f和随机变量Z,有

\[f(E[Z])\leq E[f(Z)]\]

看看维基百科，是你高中就学过的琴生不等式

OK让我们继续

先证明KL散度的非负性

令随机变量T为

\[T=\frac{q(x)}{p(x)}\]

那么有

\[{E}_p\left[T\right]=\sum_xp(x)\frac{q(x)}{p(x)}=\sum_xq(x)=1\]

已知\(f(t) = -\log t\)为凸函数，有

\[f\left({E}_p[T]\right)\leq{E}_p[f(T)]\]

左边直接代入，即为零，则整理得

\[0\leq\sum_xp(x)\left[-\log\frac{q(x)}{p(x)}\right]\]

得证

再将互信息量改写为

\[I(X;Y)=D_{\mathrm{KL}}(p(x,y)\parallel p(x)p(y))\]

根据非负性，直接得证~

互易性

\[I(X;Y)=I(Y;X)\]

\[\begin{gathered}I(X;Y)=\sum_{x,y}p(xy)\log\frac{p(x\mid y)}{p(x)}\\=\sum_{x,y}p(xy)\log\frac{p(y\mid x)}{p(y)}=I(Y;X)\end{gathered}\]

极值性

\[\begin{aligned}&I(X;Y)\leq H(X)\\&I(Y;X)\leq H(Y)\\&当X,Y独立\\&I(X;Y)=0\end{aligned}\]

凸性

互信息可表示成\([p(x_i),p(y_j \mid x_i )]\)的函数

\[\begin{aligned}I(X;Y)&=\sum_{i,j}p(x_{i})p(y_{j}\mid x_{i})\log\frac{p(y_{j}\mid x_{i})}{p(y_{j})}\\&=\sum_{i,j}p(x_{i})p(y_{j}\mid x_{i})\log\frac{p(y_{j}\mid x_{i})}{\sum_{i}p(x_{i})p(y_{j}\mid x_{i})}=I\left[p(x_{i}),p(y_{j}\mid x_{i})\right]\end{aligned}\]

当\(p(y_j\mid x_i )\)确定，即给定信道，则函数存在最大值，视为信道限
当\(p(x_i)\)确定，即信源给定，则函数存在最小值，视为最小传输量

条件互信息量¶

z一定下，x与y的条件互信息量

\[I(x;y\mid z)=\log_{a}\frac{p(x\mid y,z)}{p(x\mid z)},x\in X,y\in Y,z\in Z\]

联合互信息量¶

x与yz的联合互信息量

\[I(x;y,z)=\log_{a}\frac{p(x\mid y,z)}{p(x)},x\in X,y\in Y,z\in Z\]

注意z的位置

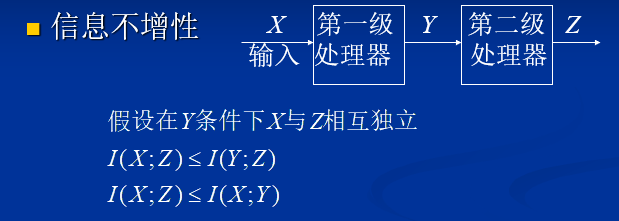

信息不增性¶

推导过程

假设Y条件下X与Z独立，则有

\[I(X;Y,Z)=I(X;Y)+I(X;Z\mid Y)\\I(X;Y,Z)=I(X;Z)+I(X;Y\mid Z)\]

同理的，把X遮住，联想概率的乘法公式即可

两项作差

\[I(X;Z)=I(X;Y)+I(X;Z\mid Y)-I(X;Y\mid Z)\]

因为独立，中间项为0，所以

\[I(X;Z)\leq I(X;Y)\]

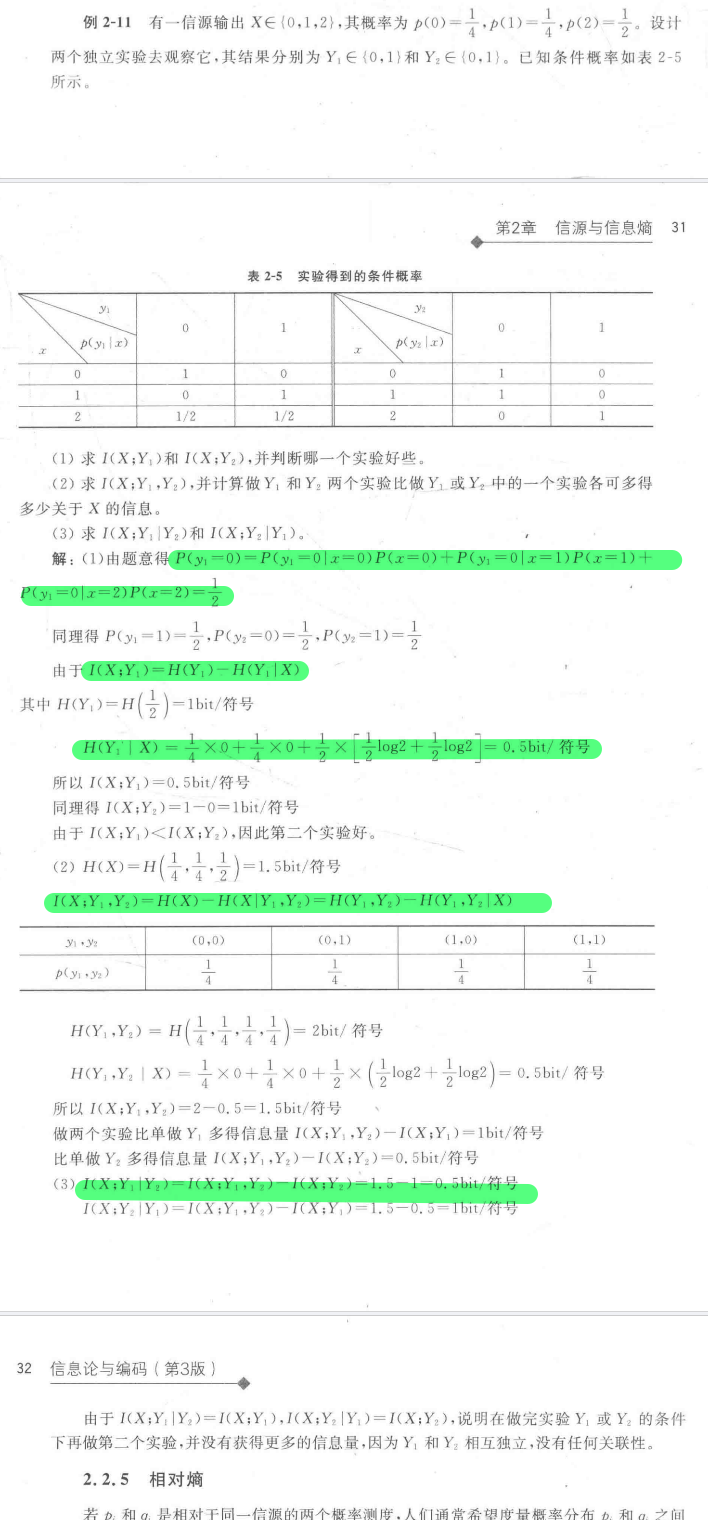

例

相对熵¶

定义为在同一概率空间上的两个概率测度的Kullback_Leibler距离，亦称为前面的KL散度

\[D_\mathrm{KL}(p\|q)=\sum_xp(x)\log\frac{p(x)}{q(x)}\]

非负性
非互易性

相对熵的意义

熵的性质¶

有所重复

非负性

\[H(X)=H(p_1,p_2,\cdots,p_n)\geq0\]

确定性
对称性

\[H(X)=H(p_1,p_2,\cdots,p_n)=H(p_n,p_{n-1},\cdots,p_1)\]

香农辅助定理

\[H(p_1,p_2,p_3)=-\sum_ip_i\log p_i\leq-\sum_ip_i\log q_i\]

最大熵定理

等概最大

\[H(X)\leq H(\frac{1}{M},\frac{1}{M},\cdots\frac{1}{M})=\log M\]

条件熵小于无条件熵

前已证明

\[H(Y \mid X)\leq H(Y)\]

扩展性

\[\lim_{\varepsilon\to0}H_{n+1}(p_1,\cdots,p_n-\varepsilon,\varepsilon)=H_n(p_1,\cdots,p_n)\]

可加性

\[H(X,Y)=H(X)+H(Y\mid X)\]

X、Y独立下

\[H(X,Y)=H(X)+H(Y)\]

递增性

若以一事件拆分成更小的若干个概率和不变的事件，则熵增

\[\begin{aligned}&H_{n+m-1}(p_1,p_2,\cdots,p_{n-1},{\color{red}q_1,q_2,\cdots,q_m})=H_n(p_1,p_2,\cdots,p_{n-1},{\color{red}p_n})+p_nH_m(\frac{q_1}{p_n},\frac{q_2}{p_n},\cdots,\frac{q_m}{p_n})\end{aligned}\]

离散序列信源的熵¶

无记忆序列熵¶

序列熵¶

定义序列符号数为L，则

\[H({\bf X})=H(X_L,X_{L-1},...,X_1)=H({ X^L})=-\sum_{i=1}^{n^{L}}p(x_{i})\log p(x_{i})\]

粗体表示序列，大写表示随机变量，小写表示符号

下标表示指针，上标表示序列缩写|只保留最高位

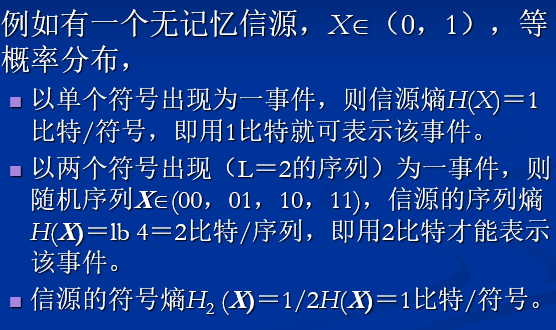

独立同分布下，序列的熵为L个符号熵之和，即

\[H({\bf X})=LH(X)(bit/序列)\]

消息熵¶

平均符号熵为序列熵均值，即

\[H_{L}(\mathbf{X})=\frac{1}{L}H(\mathbf{X})\xlongequal{i.i.d.}H(X)(bit/sym)\]

有记忆序列熵¶

序列熵¶

加上条件

\[\begin{aligned}H(\mathbf{X})&=H(X_{1})+H(X_{2}\mid X_{1})+\cdots+H(X_{L}\mid X_{1}\cdots X_{L-1})\\&=\sum_{i=1}^{L}H(X_{i}\mid X^{i-1})\end{aligned}\]

消息熵¶

\[H_{L}(\mathbf{X})=\frac{1}{L}H(\mathbf{X})=\frac{1}{L}\sum_{i=1}^{L}H(X_{i}\mid X^{i-1})\]

例

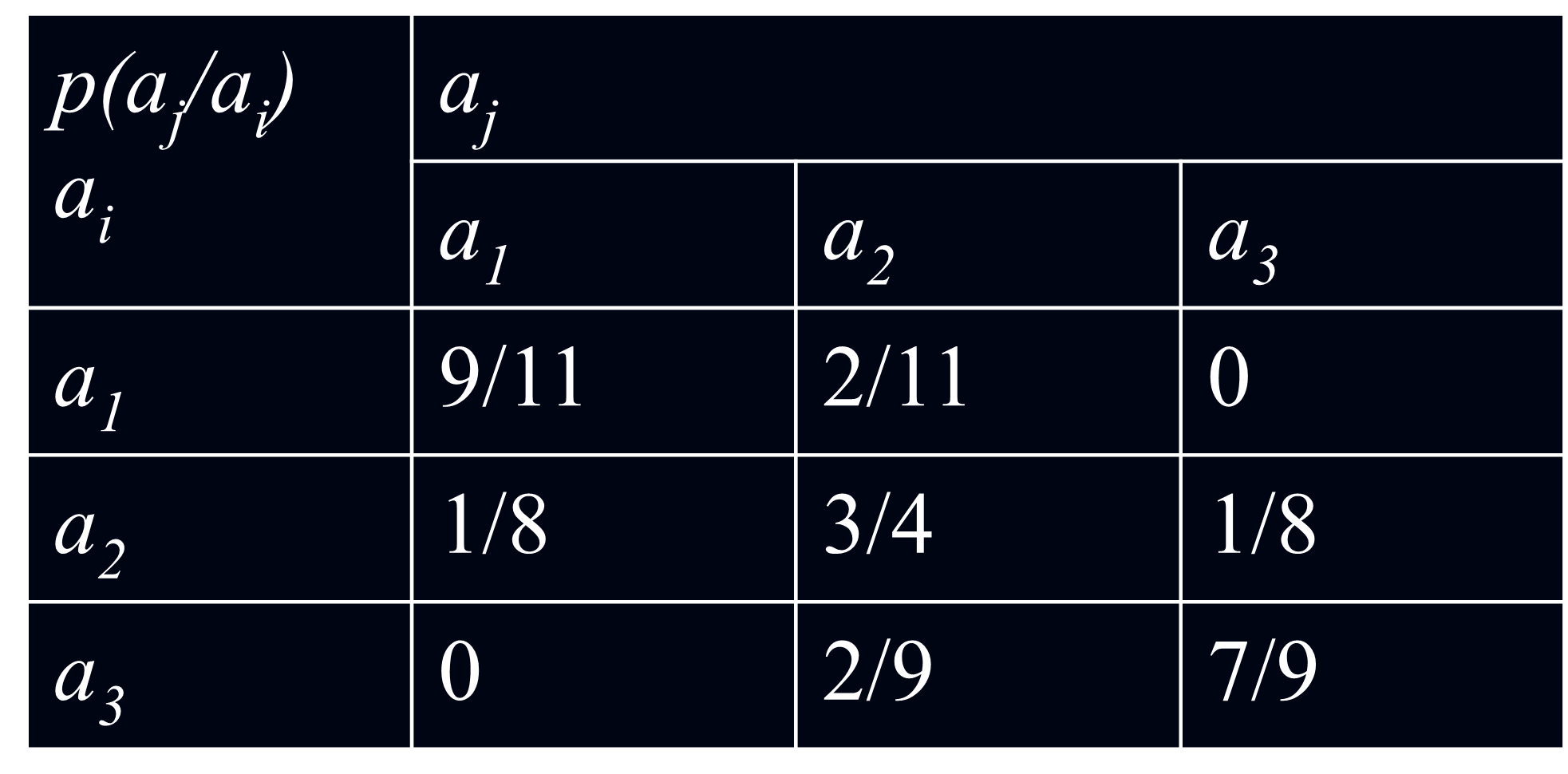

记离散有记忆信源：\(\begin{bmatrix}X&P\end{bmatrix}=\begin{bmatrix}a_1&a_2&a_3\\\frac{11}{36}&\frac{4}{9}&\frac{1}{4}\end{bmatrix}\)

单符号消息熵为

\[H_1({\bf X})=-\sum_a p(a)\log p(a) = 1.543 \: bit/sym \]

双符号消息熵为

\[H_{2}(\mathbf{X})=\frac{1}{2}H(\mathbf{X})=\frac{1}{2}H(X^2) =\frac{1}{2}H(X_1,X_2)=0.5[H(X_1)+H(X_2 \mid X_1)]\]

其中

\[H(X_2 \mid X_1)=-\sum_{i,j} p(x_i,x_j)\log p(x_j \mid x_i)=-\sum_{i,j} p(x_i)\cdot p(x_j \mid x_i)\log p(x_j \mid x_i)=0.872\: bit/sym\]

所以

\[H_{2}(\mathbf{X})=1.21 \: bit/sym\]

消息熵变小了，因为存在相关性，信息量减少

性质¶

序列长度变大，概率均值变小，信息熵递减收敛，最终确定

\(H(X_L\mid X^{L-1})\text{ 是L的单调非增函数}\)
\(H_L(\mathbf{X})\geq H(X_L\mid X^{L-1})\)
\(H_L(\mathbf{X})\text{ 是L的单调非增函数}\)
\(H_0(X)\geq H_1(X)\geq H_2({\bf X})\cdots\geq H_\infty({\bf X})\)
极限信息量：\(\text{当}L\to\infty时，消息熵的极限为条件熵的极限\)
\(H_\infty(\mathbf{X})=\lim_{L\to\infty}H_L(\mathbf{X})=\lim_{L\to\infty}H(X_L\mid X^{L-1})\)

因为序列中首尾相关性弱，可认为当前状态只和前m个状态有关，即m阶马链

马氏链极限熵¶

对于n阶齐次遍历马链

不做推导，直给结论

\[H(X_{m+1}\mid X_{m},\cdots X_{1})=H_{\infty}(\mathbf{X})=\sum_{i}p(s_{i})H(X\mid s_{i})\]

s为状态，p(s)为稳态概率

可理解为：求给定状态下的条件熵，并加权平均

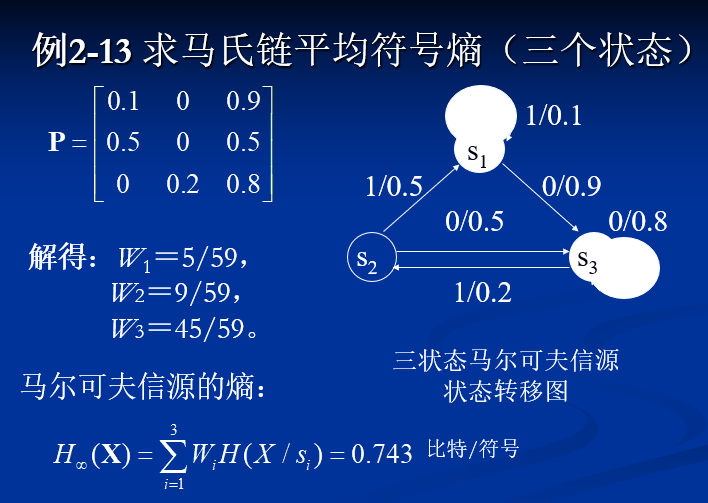

例

以某一状态为例

s1状态下的X	0	1
p(x)	0.9	0.1

∴\(H(X\mid s_1)=-0.1 \log 0.1 -0.9 \log 0.9 = H(0.9,0.1)\)

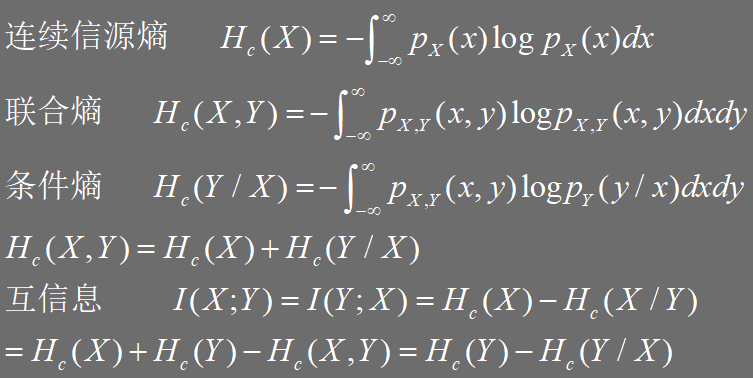

连续信源的熵与互信息¶

幅度连续的单个符号信源熵¶

最大熵定理¶

不同功率约束条件意味着不同的最大熵；无约束则不存在最大熵

均匀分布|幅值约束于[a,b]

当\(p_{X}(x){=}1/(\mathrm{b-a})\)时，\(H_c(X)=log(b-a)\)

高斯分布 | 与均值无关，只与方差有关

\[p(x)=\frac{1}{\sqrt{2\pi\sigma^{2}}}e^{\frac{-(x-m)^{2}}{2a^{2}}}\]

\[\begin{aligned}H_{c}(X)&=-\int_{-\infty}^{\infty}p(x)\log[\frac{1}{\sqrt{2\pi\sigma^{2}}}e^{\frac{-(x-m)^{2}}{2\sigma^{2}}}]dx\\&=\log\sqrt{2\pi\sigma^2e}=\frac{1}{2}\log(2\pi e\sigma^2)\end{aligned}\]

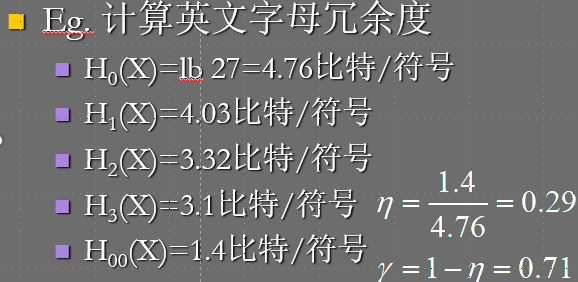

冗余度¶

表示给定信源在实际发出消息时所包含的多余信息

来自于信源符号间的相关性&分布的不均匀性

\[\gamma=1-\eta=1-\frac{H_{\infty}(X)}{H_{m}(X)}\]

\(\eta\)为信息效率

绝对冗余度

\[\gamma_{abs}=C-I(X;Y)\]

相对冗余度

\[\gamma_{rel}=\frac{\gamma_{abs}}{C}\cdot 100\%\]
