ITC06 信道编码



约 4863 个字 预计阅读时间 27 分钟

信道编码

再再见通信原理：差错控制编码

  • 信道编码定义与作用
  • 差错图样（错误图样）与汉明距离
  • 信道类型
  • 三种差错控制方式

二元线性空间与对偶空间

这一部分上课并未提及，因课后作业涉及而补充

二元域与四维向量空间

  • 二元域 (Binary Field) F2：

  • 这是一个只包含两个元素 {0, 1} 的数域

  • 加法规则： 模2加法，也即“异或” (XOR) 运算。

  • 四维向量空间：

  • 空间中的每一个向量（或点）是一个由4个分量组成的元组 (x1,x2,x3,x4)，其中每个分量 xi 都来自二元域 F2 (即只能是0或1)

  • 这个空间总共包含16个不同的向量

  • 线性子空间 (Linear Subspace)：

  • 它是向量空间的一个子集，并且这个子集自身也满足向量空间的两个基本性质：

    1. 加法封闭性： 子空间内任意两个向量的和仍然在该子空间内
    2. 标量乘法封闭性： 子空间内任意向量与二元域中任一标量（0或1）的乘积仍在子空间内 - 基 (Basis)：

  • 一组线性无关的向量，可以通过它们的线性组合生成整个子空间。

  • 子空间的维度 (Dimension) 就是基向量的数量。

  • 如何从基生成子空间：

  • 假设子空间 W 的基是 {v1,v2,...,vk}。

  • 那么 W 中的所有向量都可以表示为：w=a1v1+a2v2+...+akvk，其中系数 ai 属于二元域

  • 例： 在题目中，子空间 W 的基是 v1=(1,0,0,0) 和 v2=(0,1,0,0)。它的所有向量就是：

    • 0⋅v1+0⋅v2=(0,0,0,0)
    • 0⋅v1+1⋅v2=(0,1,0,0)
    • 1⋅v1+0⋅v2=(1,0,0,0)
    • 1⋅v1+1⋅v2=(1,1,0,0)
    • 所以，子空间 W={(0,0,0,0),(1,0,0,0),(0,1,0,0),(1,1,0,0)}。

对偶空间（正交补）

  • 向量内积 (Dot Product)：

在\(F_2^n\)空间中，两个向量的内积定义为：

\[u\cdot v=u_1v_1+u_2v_2+...+u_nv_n\quad(\mathrm{mod~}2)\]

计算结果遵循模2加

  • 正交 (Orthogonal)：

  • 如果两个向量 u 和 v 的内积 u⋅v=0，则称它们是正交的

  • 对偶空间 (Dual Space) \({W^⊥}\)：

对于一个子空间 W，它的对偶空间(也称正交补) 是由\(F^4_2\)中所有与W中每一个向量都正交的向量所组成的集合

  • 关键性质： 一个向量如果与子空间 W 的 所有基向量 都正交，那么它就与 W 中的所有向量都正交
  • 如何求解对偶空间：
  1. 确定子空间 W 的一组基 {v1,v2,...,vk}
  2. 设一个任意向量为 w=(x1,x2,...,xn)
  3. 建立方程组，让 w 与每一个基向量的内积都为0： w⋅v1=0w⋅v2=0⋮w⋅vk=0
  4. 解出这个关于 x1,x2,...,xn 的线性方程组。所有满足条件的向量 w 就构成了对偶空间 W⊥

  • 例： 在题目中，要找 W⊥，其中 W 的基是 v1=(1,0,0,0) 和 v2=(0,1,0,0)

    • 设任意向量为 w=(x1,x2,x3,x4)
    • w⋅v1=x1⋅1+x2⋅0+x3⋅0+x4⋅0=x1=0
    • w⋅v2=x1⋅0+x2⋅1+x3⋅0+x4⋅0=x2=0
    • 因此，必须满足 x1=0 和 x2=0。而 x3,x4 可以是任意的0或1
    • 所有满足条件的向量为 (0,0,x3,x4)，即： W⊥={(0,0,0,0),(0,0,0,1),(0,0,1,0),(0,0,1,1)}

有扰离散信道的编码定理

因为是开卷而不得不再抄一遍

基本概念

  • 差错符号（误码率）
\[P_e=\frac{\text{错误码元数}}{\text{传输总码元数}}=\frac{N_e}{N}\]
  • 差错比特（误信率）
\[P_b=\frac{\text{错误比特数}}{\text{传输总比特数}}=\frac{I_e}{I_b}\]

若定义每个码元中仅误 1 bit， \(P_{b}\le P_{e}\)

  • 信道类型（差错图样类型）

随机差错：错码独立出现

突发差错：脉冲信号引发的集中错码

混合差错：混合随机与突发信道

  • 差错控制方式

检错重发【自动重传请求（Automatic Repeat-reQuest，ARQ)】

前向纠错（Forward Error Correction，FEC）

混合自动重传（HARQ/HEC）【结合ARQ与FEC】

反馈校验

检错删除（常用于语音传输）

  • 纠错码分类

从功能角度：检错码 、纠错码

对信息序列的处理方法：分组码、卷积码

码元与原始信息位的关系：线性码、非线性码

差错类型：纠随机差错码、纠突发差错码、介于中间的纠随机/突发差错码。

构码理论：代数码、几何码、算术码、组合码等

码空间与分组码

码空间 (Code Space)是编码理论中的一个基础概念，它指的是一个包含所有合法码字的集合

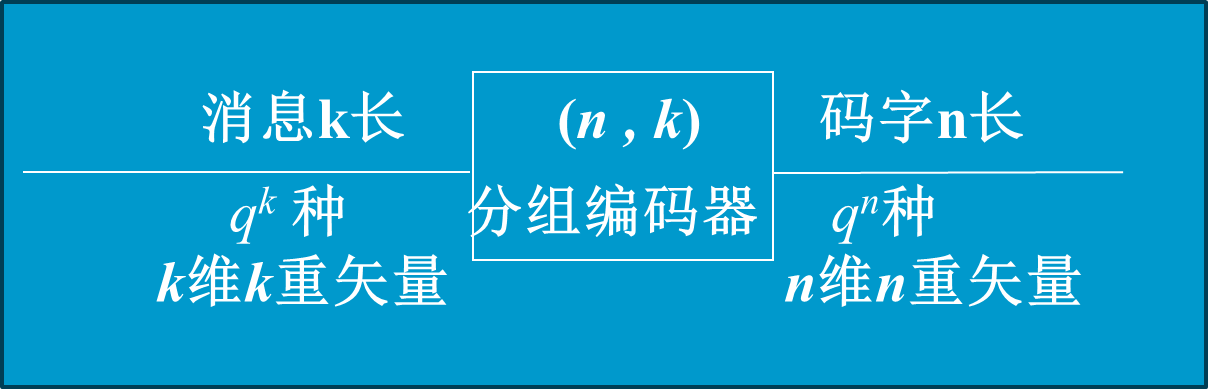

分组码是包含信息码元（信元k）与监督码元（督元，r）的编码，用 (n,k) 表示。在分组码中，督元仅与本组信元相关（仅仅监督本组，而与其他组无关）

信元，这里为消息（message），指原始信息；消息长度k表示每个消息向量的维度

对于消息的每一符号（序列）可以取q种不同的值（例如，二进制系统中q=2），则信元有\(q^k\)种可能

分组编码器的输出称为（许用）码组，或者码字（Codeword）,码字长度为n，则需许用码组\(q^n\)个

分组编码的任务就是从字典中构建出符合要求的码字（许用码组），而其集合称为码空间

随机编码

在信息论与编码理论的研究中，随机编码是一种核心的理论构造方法，尤其在证明信道编码定理（如香农第二定理）方面扮演着至关重要的角色。它并非旨在提出一种具体实用的编码方案，而是通过分析随机选择的编码的平均性能，来揭示存在性能优良编码的可能性。

考虑一个q进制的(N,K)分组码，总共存在\(M=q^K\)中信元组合，即码本中有M个码字

在随机编码的框架下，我们设想一个过程，其中整个码本（即包含 M 个长度为 N 的码字的集合）是通过随机方式生成

也就是说，这个字典（码本）矩阵的维度是N*M，每一元素随机取q种之一。码集共有\(q^{NM}\)种可能

那么，可以得到第m个码集\(\{c\}_m\)被选中的概率是

\[P(\left\{\mathbf{c}\right\}_{m})=q^{-NM}\]

每一个码本都会存在对应的差错概率\(P_{e}(\{c\}_{m})\)

均匀分布下，则所有码空间的码集的平均差错概率为

\[\overline{P_{e}}=\sum_{m=1}^{q^{NM}}P_{e}(\left\{\mathbf{c}\right\}_{m})P(\left\{\mathbf{c}\right\}_{m})=q^{-NM}\sum_{m=1}^{q^{NM}}P_{e}(\left\{\mathbf{c}\right\}_{m})\]

这个平均错误概率是随机编码理论中的一个关键量。如果能够证明其随着码长N的增加可以达到任意小的值（在码率低于信道容量的前提下），那么就意味着必然至少存在一个码本，其错误概率小于或等于这个平均值

这为高性能编码的存在性提供了有力的理论依据，即使它没有直接指出如何具体地构造出这样的优良编码

信道编码定理

信道编码定理（香农第二定理）为通过带噪声的通信信道进行可靠数据传输设定了根本的理论极限，
即信道容量内必然存在编码方案，能够使得通信过程中的错误概率达到任意小

到底有多小，误码率的量化就是本节的重点内容

具体来说，平均错误概率存在一个上界，且错误概率能够随着码字长度N的增加而指数级减小：

\[\overline{P}_e<e^{-NE(R)}\]

R(bit/sym)是编码速率（码率），为每个码元所携带的信息量（你可以理解为熵），\(R_b = R_B \times R\)

\[R=\frac{\log M}{N} = \frac{K}{N}\]

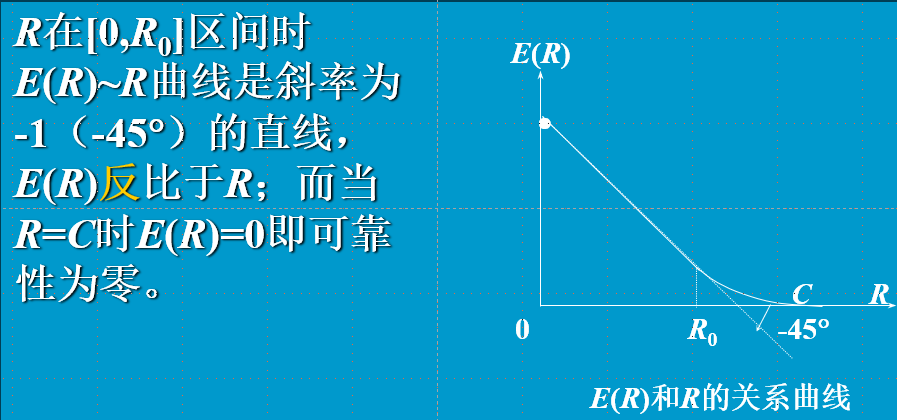

E(R)为可靠性函数（误差指数），与码率呈负相关

所以，只要选择的码率R小于信道容量（从而保证 E(R)>0），通过增加码字长度N，平均错误概率便可以被控制到任意小的水平，而且是呈诱人的指数下降趋势

纠错编译码

基本思路

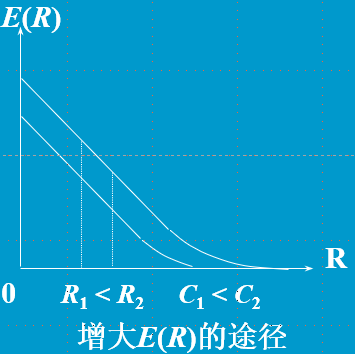

我们自然希望可靠性函数越大越好，很自然地引出增大信道容量C，或者减小码率R

  • 增大信道容量C

  • 参考香农公式，你应该知道怎么做

算了还是给一个吧\(C=B\log(1+\frac{S}{n_0B})\) - 减小码率R - 增大码长N

译码方法

就是信号估计，分为最大后验和最大似然

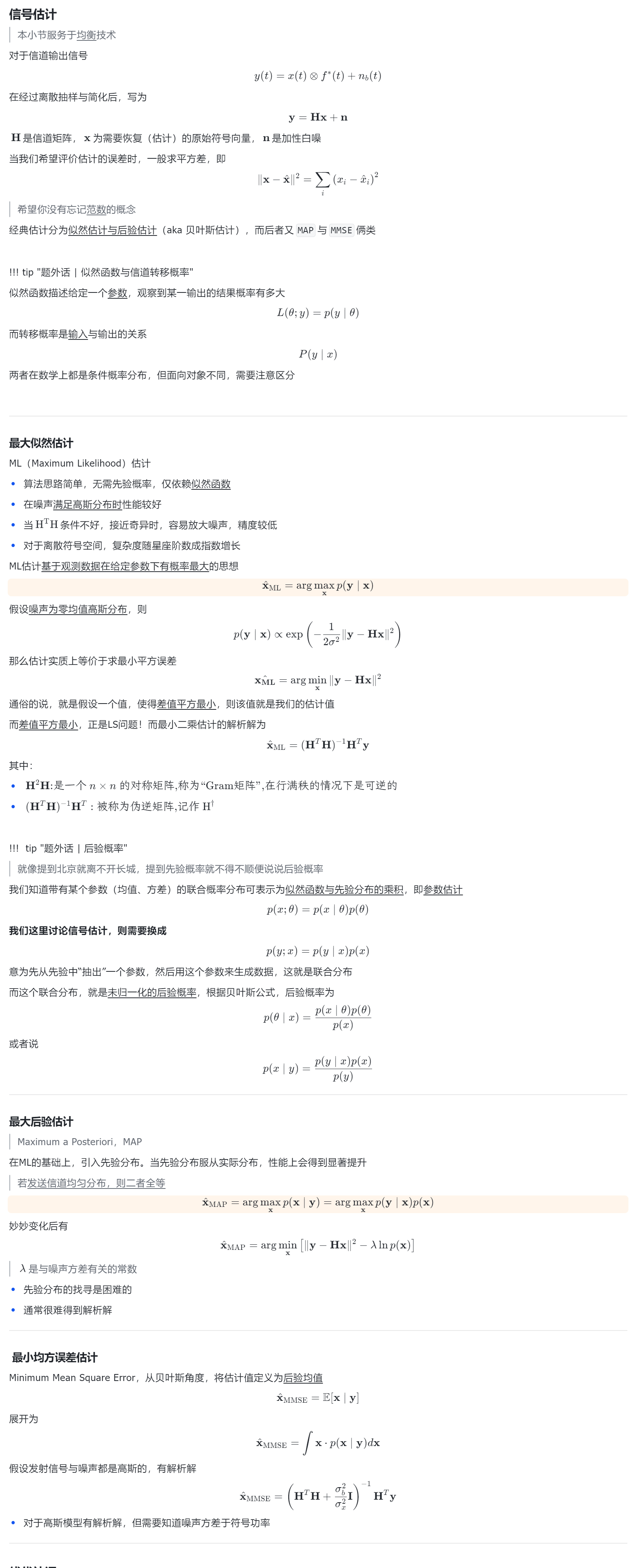

此事在无线通信亦有记载，让我CV一下偷个懒

需要注意

  • 最大似然与最大后验的联系与差异
  • 若信源分布均匀，则二者等价（均匀分布下概率为常数，不影响求最值）

在等价的前提下，对于无记忆信道，由乘法公式与不相关的特性，可得

\[P(r|c_i)=\prod_{j=1}^NP(r_j|c_{ij})\]

为了方便处理，两边取对数，将乘积改为求和

特殊的，若信道还是二进制的，则最大似然译码可简化为最小汉明距离译码，误码性能可由码距描述

所以我们从数理推演的角度回答了，通原中直接用码距计算误码率的原因！

脑子里面不自觉出现“最小码距是非零码组的码重”，相比线性分组码也不远啦~

线性分组码

和通原一模一样，在此直接堆叠概念

若希望用r个督元纠错一位错码 ，则r至少满足

\(2^{r}-1\geq n\) 或 \(2^{r}\geq k+r+1\)

取等号即为汉明码，即 \(\boxed{(n,k)=(2^{r}-1,2^{r}-1-r)}\)

  • 码组按照｛k,r｝方式排列结构的分组码称为【系统码】
  • 校正子矩阵结果（也称为伴随式）与错码位置的对应关系【监督关系式】
\[\begin{aligned}&S_1S_2S_3&&\text{错码位置}&&S_1S_2S_3&&\text{错码位置}\\&001&&a_0&&101&&a_4\\&010&&a_1&&110&&a_5\\&100&&a_2&&111&&a_6\\&011&&a_3&&000&&\text{无错码}\end{aligned}\]

生成矩阵和校验矩阵

校验矩阵就是监督矩阵

\[\begin{array}{cc}\mathbf{c}~=&\mathbf{m}&\mathbf{G}\\\mathbf{1}\times n&\mathbf{1}\times k&k\times n\\\text{码字}&\text{消息}&\text{生成矩阵}\end{array}\]

将监督关系式改为监督方程

\[\begin{gathered}S_{1}=a_6\oplus a_5\oplus a_4\oplus a_2\\S_{2}=a_6\oplus a_5\oplus a_3\oplus a_1\\{S_3}=a_6\oplus a_4\oplus a_3\oplus a_0\end{gathered}\begin{aligned}\to\begin{cases}a_6\oplus a_5\oplus a_4\oplus a_2=0\\a_6\oplus a_5\oplus a_3\oplus a_1=0\\a_6\oplus a_4\oplus a_3\oplus a_0=0&&\end{cases}\end{aligned}\]

改写成监督矩阵的形式

\[\begin{aligned}{1\cdot a_{6}+1\cdot a_{5}+1\cdot a_{4}+0\cdot a_{3}+1\cdot a_{2}+0\cdot a_{1}+0\cdot a_{0}=0}\\ {1\cdot a_{6}+1\cdot a_{5}+0\cdot a_{4}+1\cdot a_{3}+0\cdot a_{2}+1\cdot a_{1}+0\cdot a_{0}=0}\\ {1\cdot a_{6}+0\cdot a_{5}+1\cdot a_{4}+1\cdot a_{3}+0\cdot a_{2}+0\cdot a_{1}+1\cdot a_{0}=0}\end{aligned}\]

即

\[\mathbf{H}={\left[\begin{array}{l}{1110100}\\ {1101010}\\ {1011001}\end{array}\right]}\]

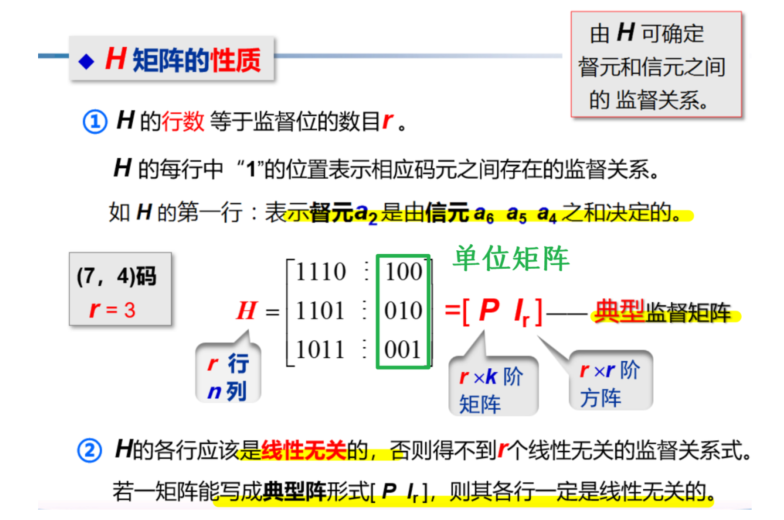

为(r·n)的矩阵，每一列为错码位置对应的监督表达式

无错码情况下

\[\begin{bmatrix}1110100\\1101010\\1011001\end{bmatrix}\begin{bmatrix}a_6\\a_5\\a_4\\a_3\\a_2\\a_1\\a_0\end{bmatrix}=\begin{bmatrix}0\\0\\0\end{bmatrix}\]

码组为A。故可简记为

\[H\cdot A^{T}=0^{T}=S^{T}\]

对于典型监督矩阵H，可写作

\[H=\begin{bmatrix}1110&\vdots&100\\1101&\vdots&010\\1011&\vdots&001\end{bmatrix}=[PI_r]\]

将信元矩阵称为P阵(r·k)

同样可由

\[\begin{array}{c}{{a_{2}=a_{6}\oplus a_{5}\oplus a_{4}}}\\ {{a_{1}=a_{6}\oplus a_{5}\oplus a_{3}}}\\ {{a_{0}=a_{6}\oplus a_{4}\oplus a_{3}}}\end{array}\]

归纳出矩阵表达式

\[{\left[\!\!{\begin{array}{l}{a_{2}}\\ {a_{1}}\\ {a_{0}}\end{array}}\!\right]}={\left[\!\!{\begin{array}{l}{\mathbf{1110}}\\ {\mathbf{1101}}\\ {\mathbf{1011}}\\ {\mathbf{1011}}\end{array}}\!\!\right]}{\left[\!\!{\begin{array}{l}{a_{6}}\\ {a_{5}}\\ {a_{4}}\\ {a_{3}}\end{array}}\!\!\right]}=\mathbf{P}\,{\left[\!\!{\begin{array}{l}{a_{6}}\\ {a_{5}}\\ {a_{4}}\\ {a_{3}}\end{array}}\!\!\right]}\]

现希望有【生成矩阵】,要求

\[\mathbf{A}=[a_{6}a_{5}a_{4}a_{3}a_{2}a_{1}a_{0}]=[a_{6}a_{5}a_{4}a_{3}]\cdot\mathbf{G}\]

观察得，将P转置后(Q阵 ) 左侧添加 (k·k) 的单位阵

\[G=[I_{k}Q]={\left[\begin{array}{l}{1000{\dot{:}}111}\\ {0100{\dot{:}}110}\\ {0010{\dot{:}}101}\\ {0001{\dot{:}}011}\end{array}\right]}\]

此即为典型生成矩阵（左边为单位阵I）

每一列为该位置符号对应的信元表达式

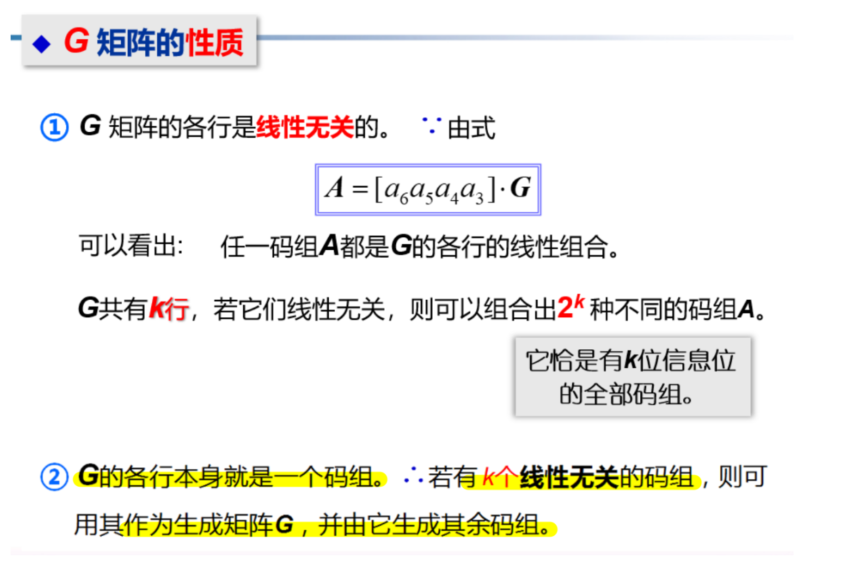

你不得不知道的

让我们充分理解这一句话

G的各行本身就是一个码组

∴ 若有\(k\)个线性无关的码组,则可用其作为生成矩阵 \(G\) ,并由它生成其余码组。

这句话中imply两条信息：

  1. 生成矩阵的【每一行】都是一个【许用码组】
\[G=[I_{k}Q]={\left[\begin{array}{l}{1000{\dot{:}}111}\\ {0100{\dot{:}}110}\\ {0010{\dot{:}}101}\\ {0001{\dot{:}}011}\end{array}\right]}\]
\[\mathbf{A}=[a_{6}a_{5}a_{4}a_{3}a_{2}a_{1}a_{0}]=[a_{6}a_{5}a_{4}a_{3}]\cdot\mathbf{G}\]

我们知道其是由 单位阵（用于表示信息阵码组）与对应的监督关系式 组成的

∴每一行当然就是一个许用码组，这就是生成矩阵的意义 | 不信你对照着瞄一眼

\[\begin{aligned}&\text{信息位}&&\text{监督位}&&\text{信息位}&&\text{监督位}\\&\mathbf{a}_{6}\sim\mathbf{a}_{3}&&\mathbf{a}_{2}\mathbf{a}_{1}\mathbf{a}_{0}&&\mathbf{a}_{6}\sim\mathbf{a}_{3}&&\mathbf{a}_{2}\mathbf{a}_{1}\mathbf{a}_{0}\\&0000&&000&&1000&&111\\&0001&&011&&1001&&100\\&0010&&101&&1010&&010\\&0011&&110&&1011&&001\\&0100&&110&&1100&&001\\&0101&&101&&1101&&010\\&0110&&011&&1110&&100\\&0111&&000&&1111&&111\end{aligned}\]

而把思维逆转过来，这是不是表明，当已知上面的许用码组时，能直接反向解析出生成矩阵呢？

那么监督矩阵也就信手拈来了

  1. 非典型矩阵可通过行列变换变成典型矩阵

结合第一点，我们能得出推断：若所给许用码组构成的生成矩阵并不典型，则可以通过行变换转换为典型

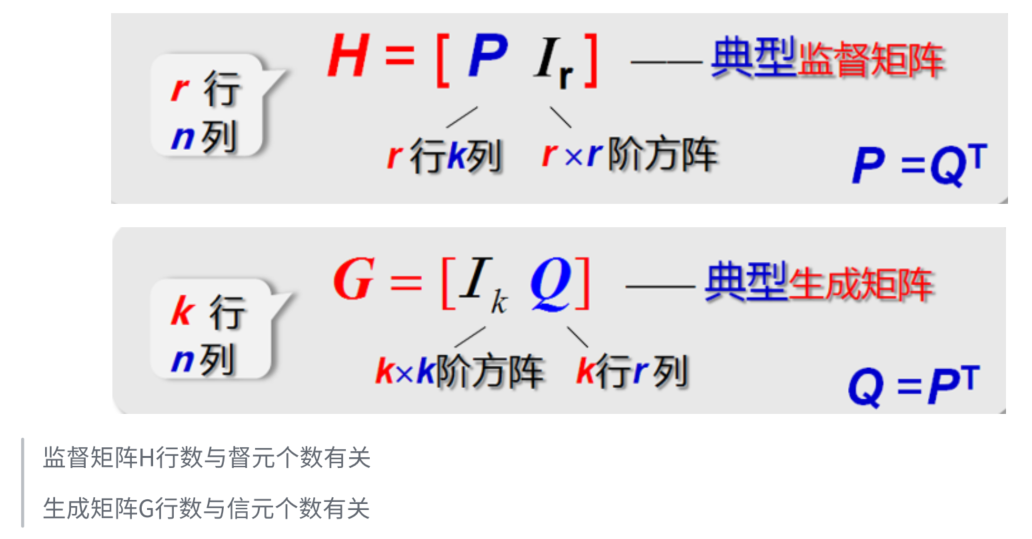

监督矩阵与生成矩阵的关系总结

例

\[\text{考虑一个(6,3)线性分组码,其生成矩阵 }\mathbf{G}=\begin{bmatrix}1&1&1&0&1&0\\1&1&0&0&0&1\\0&1&1&1&0&1\end{bmatrix}\]
\[\begin{aligned}&(1)\text{将该码系统化处理后,计算系统码码集,并列出映射关系。}\\&(2)\text{计算系统码的校验矩阵 }H\text{。若收码 }r=\begin{bmatrix}100110\end{bmatrix},\text{检验它是否为许用码组。}\\&(3)\text{根据系统码生成矩阵,画出编码器电原理图。}\end{aligned}\]
  • 行变换求出标准生成矩阵
  • 通过\(\bf n=k \cdot G\)求出系统码字（许用码组）
\[\begin{array}{cccc}\text{信}\text{息}&\text{码}\text{字}&\text{系统码字}\\\mathrm{000}&\mathrm{000000}&\mathrm{000000}\\\mathrm{001}&\mathrm{011101}&\mathrm{001011}\\\mathrm{010}&\mathrm{110001}&\mathrm{010110}\\\mathrm{011}&\mathrm{101000}&\mathrm{011101}\\\mathrm{100}&\mathrm{111010}&\mathrm{100111}\\\mathrm{101}&\mathrm{100111}&\mathrm{101100}\\\mathrm{110}&\mathrm{001011}&\mathrm{110001}\\\mathrm{111}&\mathrm{010110}&\mathrm{111010}\end{array}\]
  • 求出校验矩阵（监督矩阵）
\[\boldsymbol{G}=\begin{bmatrix}1&0&0&1&1&1\\0&1&0&1&1&0\\0&0&1&0&1&1\end{bmatrix}=\begin{bmatrix}\boldsymbol{I}_3\mid \boldsymbol{P}\end{bmatrix},\boldsymbol{H}=\begin{bmatrix}\boldsymbol{P}^T\mid \boldsymbol{I}_{n-k}\end{bmatrix}=\begin{bmatrix}1&1&0&1&0&0\\1&1&1&0&1&0\\1&0&1&0&0&1\end{bmatrix}\]

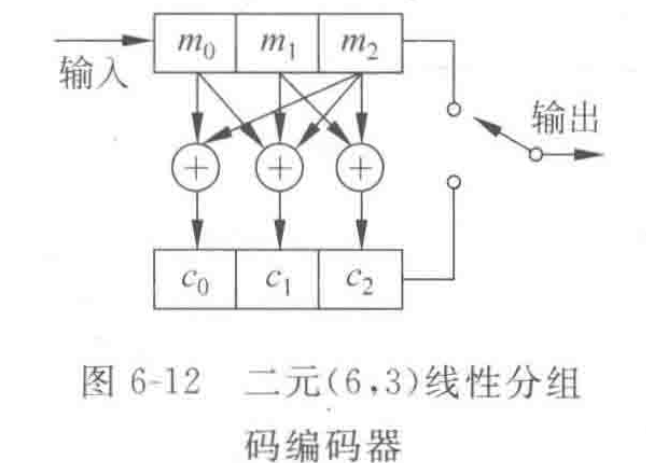

  • 通过生成矩阵，可用信元表示督元
\[\begin{aligned}&c_2=m_2+m_1\\&c_1=m_2+m_1+m_0\\&c_0=m_2+m_0\end{aligned}\]

校正子与错误图样

  • 错误图样（错码矩阵）

显示哪里错了

\[B-A=E=\begin{bmatrix}e_{_{n-1}}e_{_{n-2}}\cdots e_{_1}e_{_0}\end{bmatrix}(模2)\\e_i=\begin{cases}\mathbf{0},&\text{当}b_i=a_i&\text{若}\mathbf{e}_i=0,\text{表示该接收码元无错}\\\mathbf{1},&\text{当}b_i\neq a_i&\text{若}\mathbf{e}_i=1,\text{表示该接收码元有错}&&\end{cases}\]
  • 校正子（也称为伴随式）

就是前面的S,指出哪个错了

若接收码组为B，则此码组的校正子为

\[S=H B^{T}=H(A+E)^{T}=H A^{T}+H E^{T}=0+H E^{T}\]

所以

\[S=H E^{T}=E H^{T}\]

故得到译码完整步骤：计算S，找出错误码位置，纠正

  • 由接收到的码组 \(B\) 计算 ： \(S=B\cdot H^{\intercal}\) ;
  • 由 \(S\) 找到错误图样 \(E\) ;
  • 由公式 \(A=B+E\) 得到译码器译出的码组。

注意到，伴随式S维度是r*1，即n-k个方程，但E中有n个未知数，必然不是双射，而是存在多解

每一次都这样计算的话，过于繁琐，会导致机魂不悦🤪于是用空间换时间，选择打表（标准阵列译码表）

例 | 标准阵列译码表

(5,2)系统线性码，设收码为10101，构造标准阵列译码表，并估计发码

\[G=\begin{bmatrix}1&0&1&1&1\\0&1&1&0&1\end{bmatrix}\]

通过生成矩阵，可知所有许用码组{01101,10111,11010}

监督矩阵为

\[\bf{H}=\begin{bmatrix}1&1&1&0&0\\1&0&0&1&0\\1&1&0&0&1\end{bmatrix}\]

通过每一列即可得到校验子矩阵，即伴随式S与对应的错误图样E

从许用码组与E可反推禁用码组

S E 01101 10111 11010
111 10000 11101 00111 01010
101 01000 11101 00111 01010
100 00100 00101 11111 10010
010 00010 01111 10101 11000
001 00001 01100 10110 11011

所以应纠正为10111

最小码距与检纠能力的关系

  • 最小码距\(d_{0}\)：所有 许用码组 之间码距的最小值
    对于线性码，最小码距等于非全零码的最小重量，即 \(d_{0}=w_{0}\)
  • 能检查出e个错码，需要 \(d_{0}\geq e+1\)

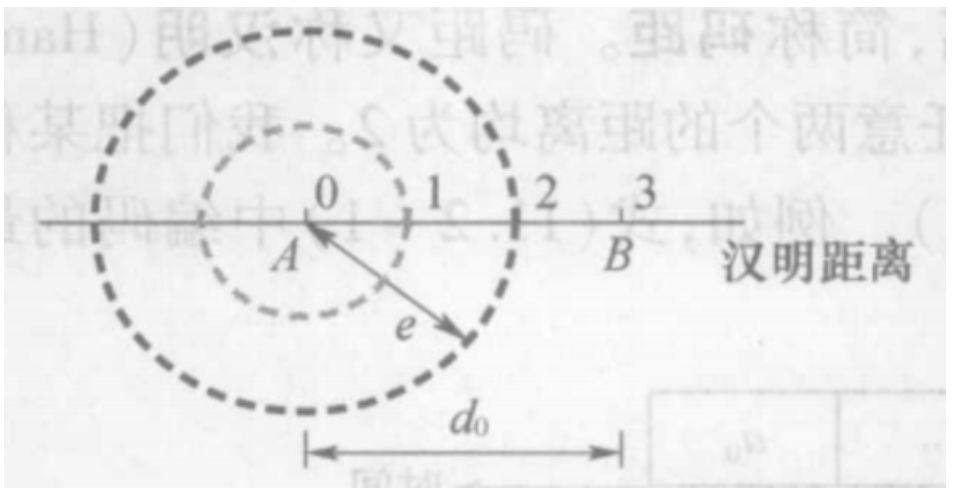

上图可以检查出的错码为｛0,1,2｝

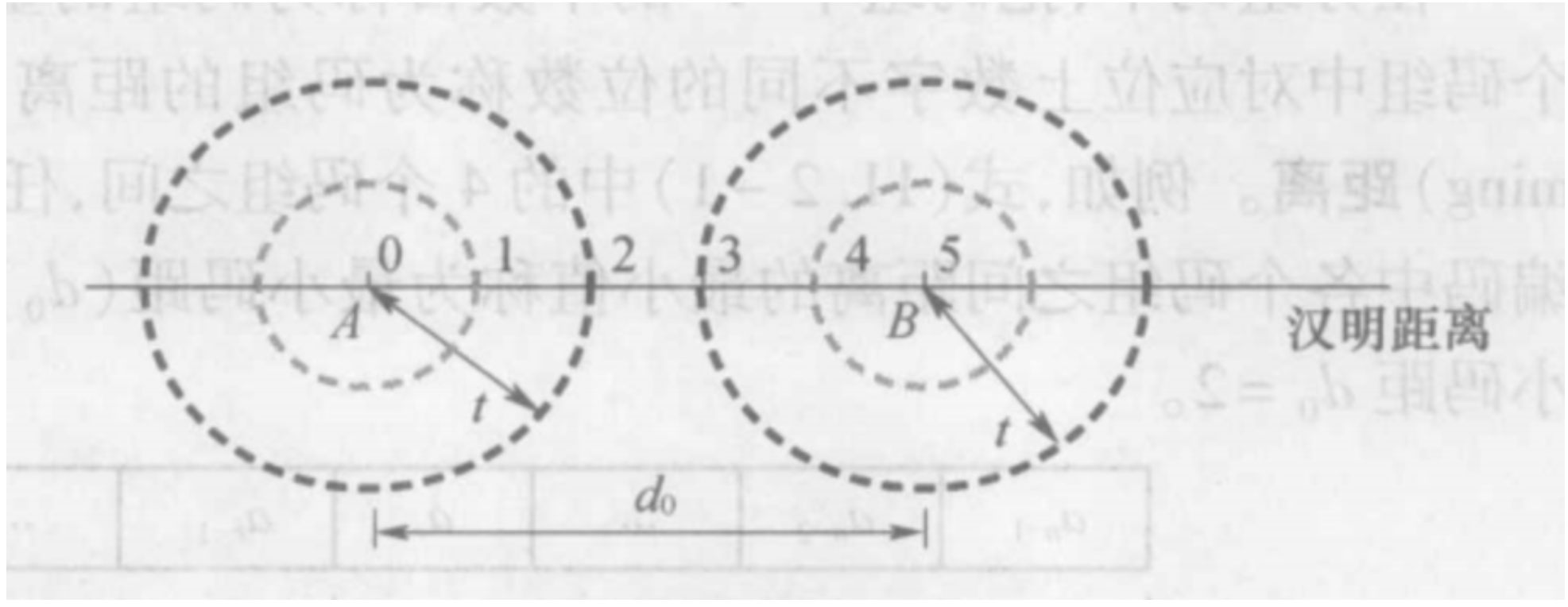

  • 能纠正t个错码，需要 \(d_{0}\geq2t+1\) ，即圆不重合

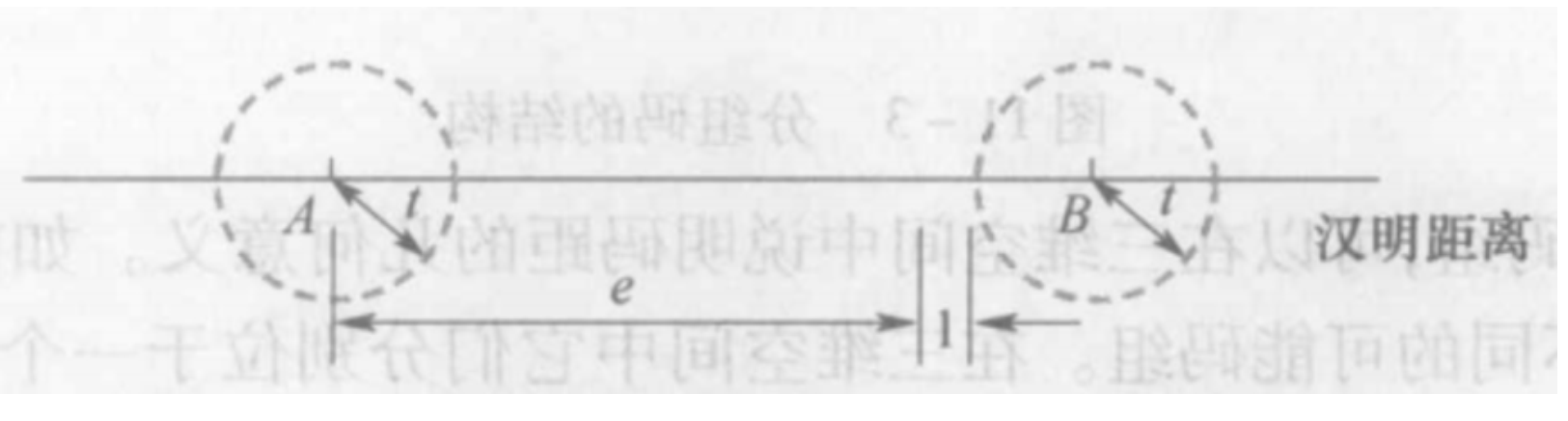

  • 同时纠正t个错码与检查e个错码。需要 \(d_{0}\geq e+t+1\) \((e>t)\)

  • 最小码距的上限为
\[d_{\min}\leq(n-k+1)\]

取等号下称为极大最小距离码（DMC）

完备码与汉明码

若希望用r个督元纠错一位错码 ，则r至少满足

\(2^{r}-1\geq n\) 或 \(2^{r}\geq k+r+1\)

取等号即为完备码。最常见的完备码类型为汉明码，即 \(\boxed{(n,k)=(2^{r}-1,2^{r}-1-r)}\)

循环码

定义

【任一】许用码组循环移位后仍为【许用码组】

特点

  • 同一【循环圈】(类比数电有限状态机里面的循环)的【码重】相等
  • 全0、全1自成循环圈

循环码的一般表达

码多项式A(x)

\[A(x)=a_{n-1}x^{n-1}+a_{n-2}x^{n-2}+\cdots+a_{1}x+a_{0}\]

用于表达循环码组

用码多项式表达循环码，即

\[\boxed{x^i\cdot A(x)\equiv A^{\prime}(x)\quad(\text{模}(x^n+1))}\]

i为左移位数，n为码长

若一循环码组 \(A(x)=x^{6}+x^{5}+x^{2}+1\) , 其码长\(n=7\)，现给定 \(i=3\) , 则

\[\begin{aligned}&x^3\cdot A(x)=x^3(x^6+x^5+x^2+1)=x^9+x^8+x^5+x^3\\&=x^5+x^3+x^2+x\quad(\text{模}(x^7+1))\end{aligned}\]

结论

一个长为n的循环码的码多项式 都是按模 \((x^{n}+1)\) 运算的一个余式

基于生成矩阵每一行都是许用码组的特性，叠加循环码的左移亦许用特征

我们惊喜的发现，只要找到一个码组，长成

\[g=[0_{1\times k-1}\ ,\ \ 1\ ,\ \ r_{1\times r-1}]\]

接着依次往左位移，最后行交换不就得到G(x)了嘛？即

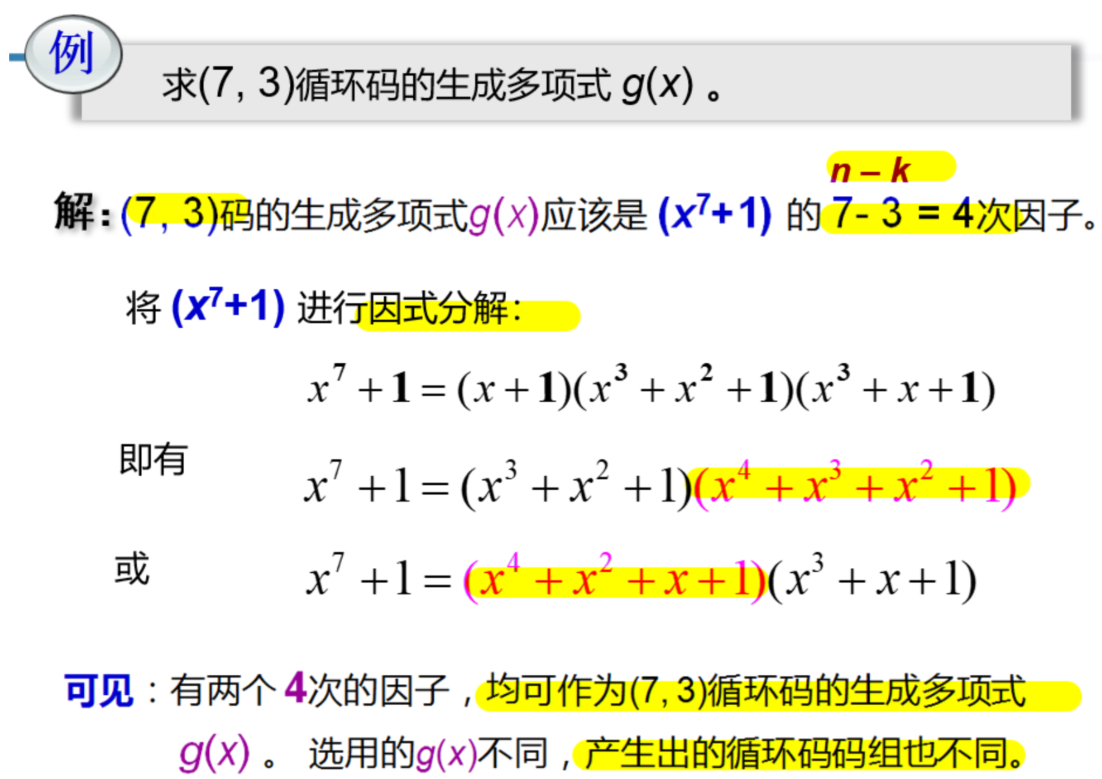

又或者，循环码的生成多项式 \(g(x)\) 应该是 \((x^{n}+1)\) 一个 \((n-k)\) 次因子

有点懵？看个例题就明白！

例
