WSN03 物理层设计¶
约 1390 个字 预计阅读时间 8 分钟
基于RF通信的WSN物理层设计¶
物理层的作用:使用物理信号完成比特流传输
RF点对点通信框图¶
Overview
信道编码¶
传送门:
概念回顾:
- 码率 | 码距 | 线性分组码 | 模二加 | 汉明码
- 生成矩阵 | 监督矩阵 | 纠检错 | 矫正子与错误图样
调制¶
分为窄带、扩频(宽带)与超宽带
- 窄带特征:带宽远远小于中频

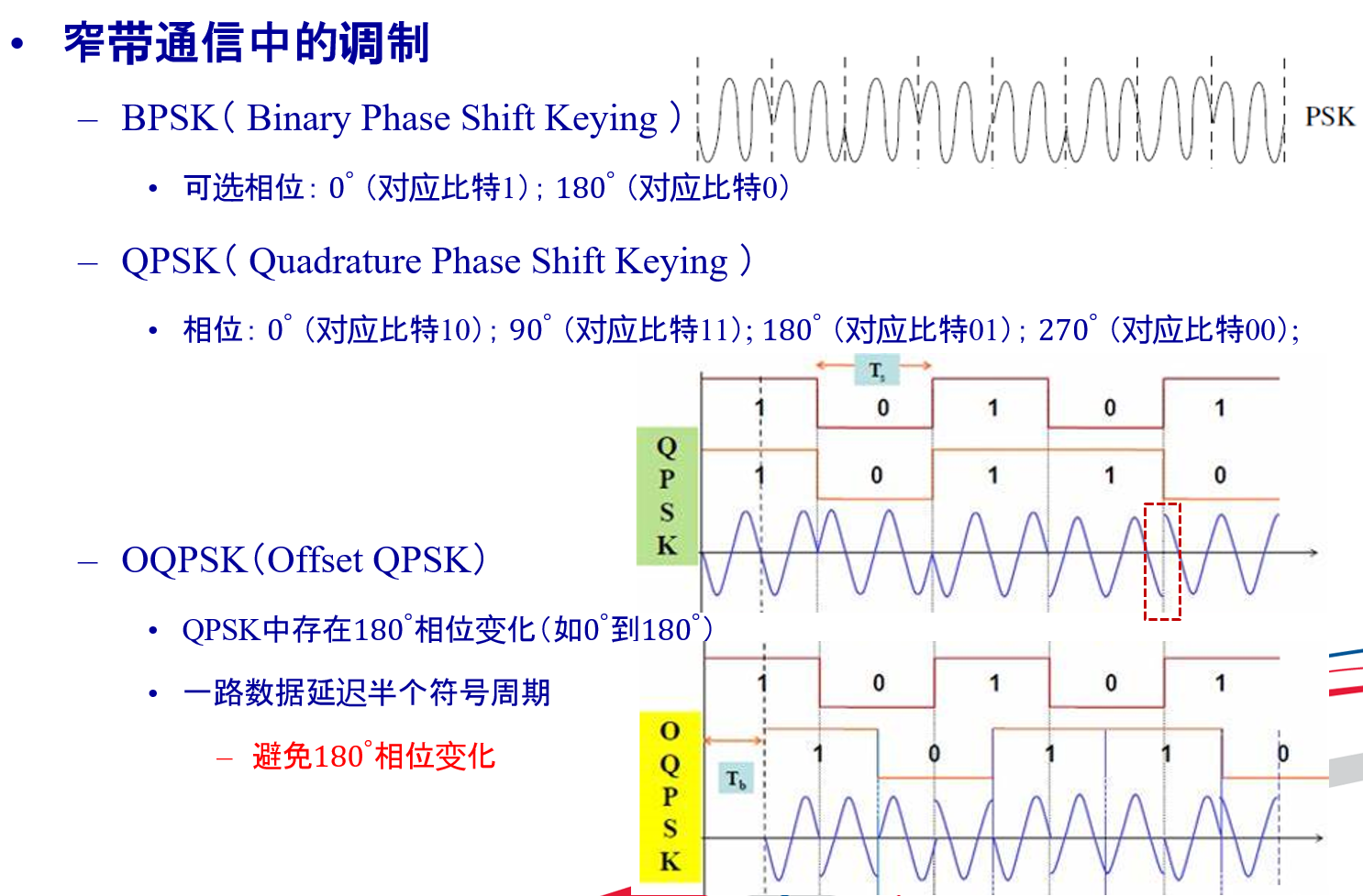

- 窄带调制:调幅、调频、调相
为解决QPSK跳变对硬件电路高压摆率的压力,增添OQPSK
延迟其中一路码元半个周期,使得最多只有
1bit的变化
- 直接扩频 DSSS(回忆通信原理)
- 跳频扩频 FHSS
- 超宽带
Q&A
Q:什么是二进制调制?
A:二进制调制是一种基本的数字调制方式,它使用两种不同的波形分别表示二进制数字 1 和 0。常见的二进制调制方式包括幅移键控(ASK)、频移键控(FSK)和相移键控(PSK)等,这些方式都基于改变载波信号的幅度、频率或相位来区分 1 和 0。
Q:什么是M进制调制?
A:M 进制调制是一种更高级的数字调制技术,其中 M=2^n,n 表示每个符号所包含的比特数。例如,当 M=4 时,即 4 进制调制,每个符号可以表示 2 个比特的信息(因为 2^2=4)。
Q:比较二进制调制与M进制调制,对于设计一个节能的WSN,我们应该选取哪种调制?
A:在设计一个节能的无线传感器网络(WSN)时,需要综合考虑二进制调制和 M 进制调制的优缺点。二进制调制的电路简单,所需的发射功率较低,且在起振时间较长的情况下,其能量效率较高。而 M 进制调制虽然可以缩短发送时间,降低通信持续时间,但需要更高的发射功率和更复杂的收发机电路,且随着 M 的增加,调制电路与频率合成器的功率消耗会显著增加。因此在大多数情况下二进制调制更适合用于节能的 WSN 设计。
无线信道¶
EM波传播现象
即产生多径效应 ,表现为
- 多路叠加
- 衰减
- 接收信号/功率为随机变量(过程)
衰减计算
此事在无线通信中亦有记载
令发射信号功率、收发距离和接收信号平均功率分别为
定义路径损耗(Pass Loss)
用dB表示,有
当用dB表示,则变换为加减
再变换,有
其中,
- \(PL(d_0)\)为参考位置路径损耗(距离\(d_0\)处的路径损耗)
- \(\eta (2\leq \eta \leq 6)\)为路径损耗指数,随环境复杂度提高而上升

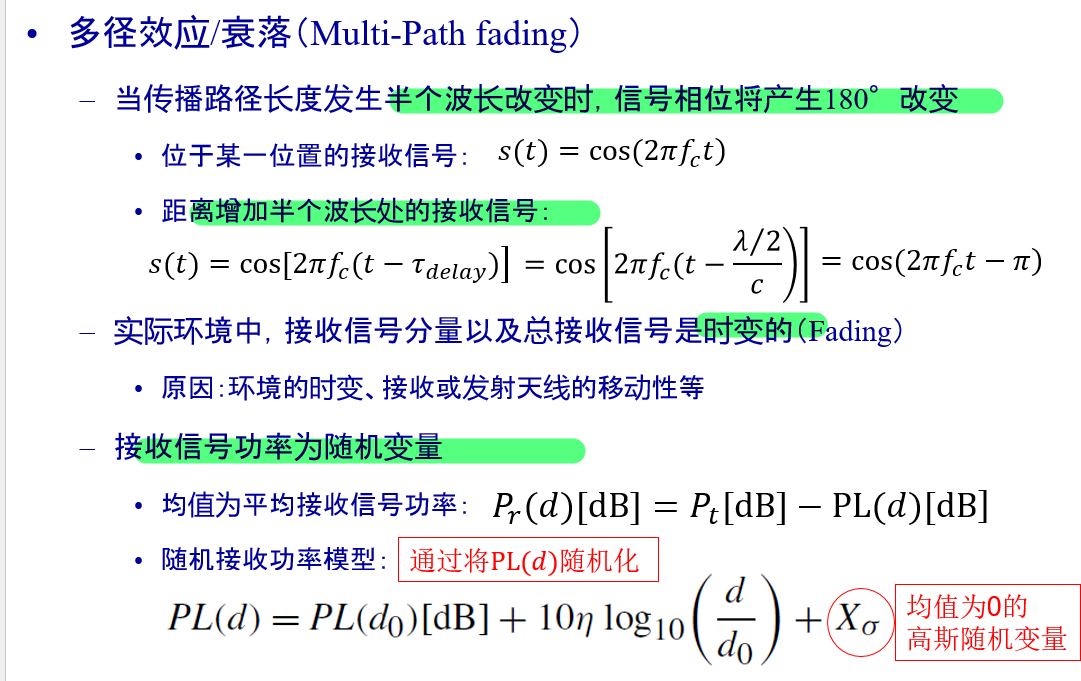

多径效应/衰落
衰落是指由于信道的变化导致接收信号的幅度发生随机变化的现象
多径下的随机接收功率模型
信道可靠性指标¶
BER描述调制信道环境,体现解调误码率PER描述编码信道环境,体现译码误包率
要降低
PER,需要降低BER| 使用更高效的纠检方法
给定BER计算PER¶
假设使用(n,k)分组码,一数据帧长度共L bit,且至多可纠t个错误
则有分组数\(\frac{l}{k}\)
那么一个分组仍然出错的概率就是
只要有一个组出错,数据帧被视为出错;则一个数据帧出错的概率为
1-P{所有组都不出错}
第三次课后练习题
- 二进制调制所需要的能耗必然比M进制大(×,没有必然联系,甚至小一点 | 但误码率是最低的)
- 调频扩频通信不适合WSN(×,WSN调制方式有窄带、扩频和超宽带三种方式)
- PL的定义为接收/发送信号功率(×,反了)
- OQPSK与QPSK相比,可避免因两比特同时变换造成的信号幅值突变问题(√)
- 多径传输中,两个相近的接收天线的瞬时接收功率相近(×,考虑相位引起的波动 | 平均接收功率服从大尺度损耗,是相近的)
- 降低BER可以降低PER(√)
BER的决定性因素¶
-
接收SNR
-
包含信道衰减与多径效应
- 为随机变量
- 调制与解调方法
简化的信道模型¶
取随机过程的均值代替瞬时分析
- 圆盘图表单元模型
存在门限,用于区分可靠|不可靠通信
单位圆图模型(Unit Disk Graph Model)下有误码率
- 统计信道模型
添加模糊过渡区间
本课程所采纳的物理层标准¶
IEEE 802.15.4 物理层标准
