WSN05 网络层



约 3051 个字 预计阅读时间 17 分钟

网络层

基本概述

  • 网络层提供路由功能，为两节点之间构建跳转链路
  • 信令上的传输带来额外的功耗与信道开销
  • 基于可扩展性（scalability）与健壮性（robustness）设计拓扑结构
  • 根据通信需求，分为监控应用与时间/响应应用

路由协议分类

  • 以数据为中心的平面结构路由协议（Data-centric）
  • 分层的路由协议（Hierarchical）
  • 基于地理位置的路由协议（Geographical）
  • 基于Qos的路由协议

Data-Centric

目的

为汇聚节点的请求提供到达所有节点的路径，为那些符合要求的数据提供到达汇聚节点的路径

路由协议可同时满足以上俩点，也可分开设计

过程

  • 汇聚节点兴趣扩散至所有传感器节点
  • 符合要求的数据发送至汇聚节点（数据收集）

主要的平面结构路由协议

  • Flooding
  • Gossiping
  • SPIN（Sensor Protocol Information negotiation）
  • Directed Diffusion

Flooding

洪泛路由协议，也有叫泛洪的，以英文为准

设定TTL，以MAC广播途径（区别于单播）向所有相邻节点转发数据

优点

反应式（reactive routing）路由协议（无报文传输则不触发路由协议），相较于主动式（proactive routing）路由协议，不需要维护拓扑结构信息，不需要路由发现，简单粗暴

缺点

  • 内爆（implosion）

  • 一个节点的数据包发生多copy

  • 节点可能会接收到相同的copy数据包，导致重复接收和处理而过载
  • 当然，多节点同时向发送节点请求也会引起implosion

- 数据重叠（overlap）

  • 由多个相邻传感器数据引发
  • 收到多个节点的相似信息，造成资源冗余

  • 有效性低

第五次课后练习题

  1. IEEE802.15.4只定义了物理层和MAC层标准，也定义了三类节点，其中精简功能设备在必要时可充当协调节点（×，只有全功能设备）
  2. TRAMA协议与Z-MAC协议均采用了在两跳范围内实现信道预留的方法，但是，Z-MAC的信道预留带来额外开销（×）
  3. Z-MAC采用了混合MAC协议设计，在不同时间上分别执行（×，802.15.4是时分的，Z-MAC以高/低负载划分）
  4. 数据为中心的路由包含汇聚节点兴趣扩散和数据收集两个阶段（√）
  5. 洪泛路由中的内爆问题与数据重叠问题的最大不同点在于：前者由一个传感器的数据引发，而后者由多个相邻传感器数据引发。（√，注意主语，是传感器而非节点）
  6. 洪泛路由中的内爆问题与数据重叠问题的相同点在于：同一个节点可能接收到类似的或相同的多份数据（√）

Gossiping

翻译过来为八卦式传播，很形象了

为解决内爆，规定网络内不允许数据包复制

数据传递方式

  • 一次随机选一个邻节点MAC单播

  • 需要维护邻节点信息

时延问题

随机节点传输带来的额外时间浪费

就像传八卦，一次偷偷传一个人，但谁也不知道最后传到谁那里了

SPIN

传感器协议信息协商

泛洪改进

  • 部分解决implosion

  • SPIN是局部协商（异步）的，仍可能在并发下产生重复请求

  • 完全规避overlap

转发规则

  • 发送节点广播ADV（Advertisement）信号
  • 没有接收过的节点返回REQ消息
  • DATA传递

"这个八卦还有谁不知道我单独讲"

改进

有SPIN-EC、SPIN-BC、SPIN-RL

Directed Diffusion

定向扩散

利用一次泛洪找到最优路径

路径建立过程

  • 基于泛洪的兴趣消息扩散

  • 梯度建立（路径建立）

  • 这里的梯度就是路由表信息，或者是向量

  • 路径增强（路径寻优）
  • 数据传输
  • 特别的，若原链路断连，将基于消极增强机制重新选路

Data-Centric优缺点

  • 自适应
  • 无需为节点进行全局寻址（addressing）
  • 无需维护网络拓扑

可扩展性差

  • 节点能耗不均匀，随靠近汇聚节点而增大

本质上是节点平等但地理位置不平等造成的，所以需要抽象出簇头

Hierarchical

利用簇设计分层路由结构，降低节点能耗，增强可扩展性

典型协议

  • 低功耗自适应分簇协议（Low-Energy Adaptive Clustering Hierarchy,LEACH）
  • 门限感知的节能传感器网络协议（Threshold-sensitive Energy Efficient sensor Network protocol,TEEN）

LEACH

为降低汇聚节点周边节点能耗

特点

  • 簇头与汇聚节点单跳通信

  • 动态簇头选择算法\(T(n)=\begin{cases}\frac{P}{1-P[r\:\mathrm{mod}(1/P)]}&\mathrm{if}\: n\in G\\0&\mathrm{otherwise}&\end{cases}\)

  • 定义单位时间轮（round）

  • 每一节点n的门限值T，低于门限则被选为簇头

P是小于1的常数，r为轮数；这个函数（最大门限值）单调增

网络建立过程（一轮内）

  • 簇头选择
  • 簇头CSMA广播
  • 接收节点成簇，以CSMA告知簇头
  • 簇头以TDMA分配slot
  • 稳态阶段，DATA基于预留的MAC协议传输

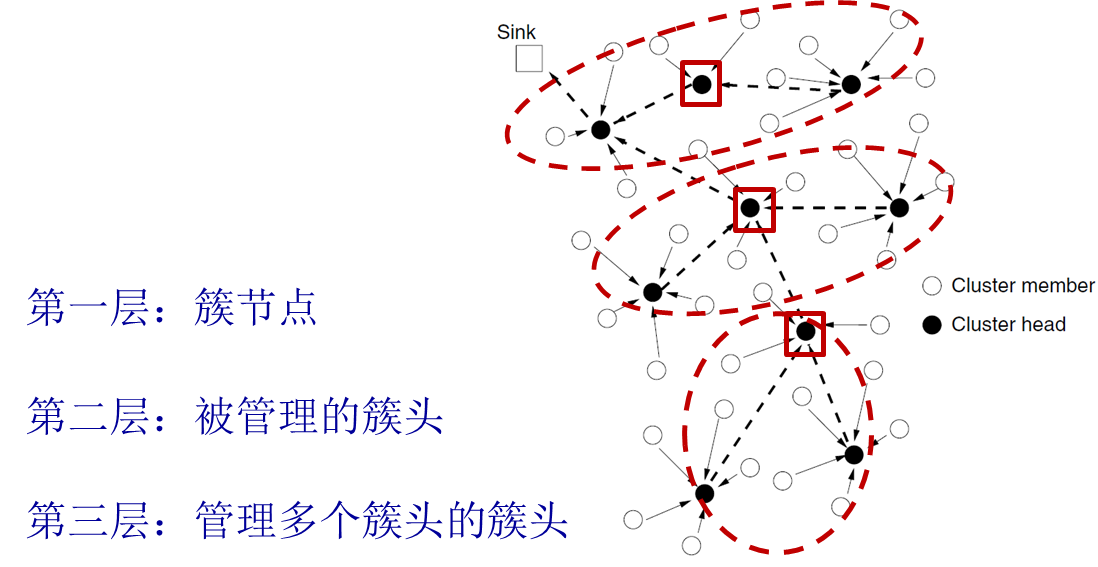

TEEN

为缓解簇头与汇聚节点直接通信带来的高耗能，选择再加亿层代理

和传销有啥区别

  • 将大部分数据限制在簇内传输，降低能耗，一定程度解决扩展性问题
  • 簇头可进行数据融合
  • 需要考虑健壮性（簇头宕掉）
  • 成簇、簇头与汇聚节点的通信能耗不可忽视

Geographical

借助局部地理位置信息寻路

roadMap

  1. 确定可行域与可行节点

  1. 确定下一跳节点（基于距离的贪心算法）

  2. 离本节点最近

  3. 离本节点最远（ROC内）
  4. 离目标最近
  5. 离起讫点投影距离最近

第六次课后练习题

  1. 在分层路由协议LEACH中，可通过增大门限值增大节点成为簇头的概率（√）
  2. 为了降低簇头的能耗，可使用动态簇头选择，也可通过建立多层的网络结构（√）
  3. 谣传协议可解决数据重叠问题，但需要每个节点知其邻节点信息（×，解决内爆问题）
  4. SPIN协议中通过发送ADV消息，可避免一个节点接收多份相同的数据（重叠问题），但无法避免一份数据的多份复制在网络中传输（内爆问题）（√）
  5. 定向扩散协议中，利用汇聚节点兴趣扩散过程，可建立传感器到汇聚节点的多条路径（√）

单纯的基于距离转发有时会陷入local minima，并且没有考虑信道质量

下面介绍一些改进方法与其局限性

改进方法

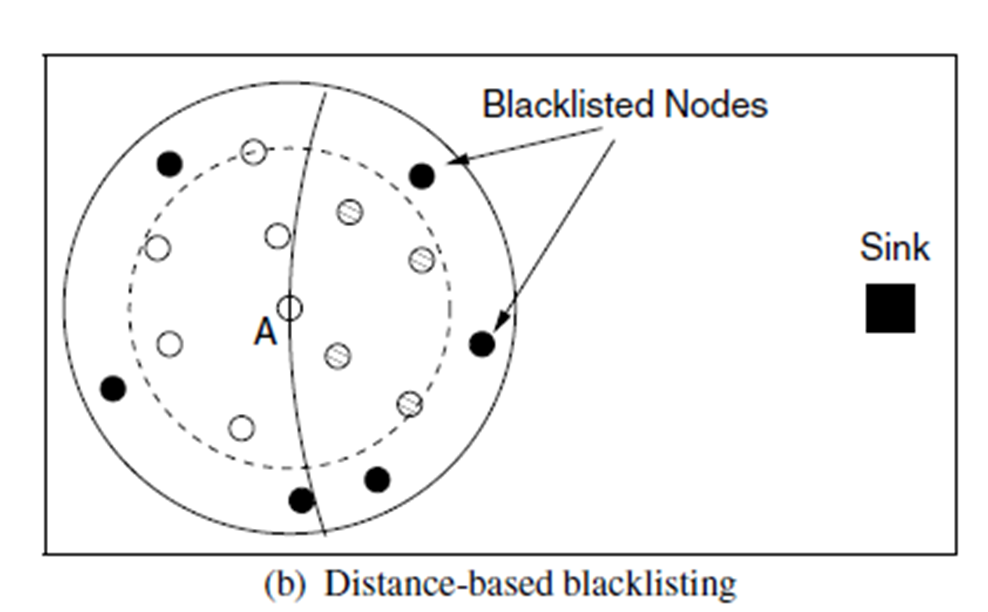

基于距离的黑名单转发

即摒弃一些明显过远的节点

没有考虑信道质量情况

基于绝对接收黑名单转发

引入PRR(Packet Reception Rate)，选择PRR高于门限的节点转发

结果受门限设置影响大

基于最佳PRR的转发

选择最佳PRR转发

每一跳步长过于保守

基于最大PRR*距离的转发

将距离归一（求比例）为\(\frac{d(A,S)-d(B,S)}{d(A,S)}\)，与PRR相乘，
并取最大值节点

上述的方法仍显naive，下面介绍MECN协议

MECN协议

Minimum Energy Communication Network,MECN协议
旨在利用传感器局部地理信息实现最小能耗通信（发射功率）

  • 是一种DV路由算法（其他的比如rip）
  • 目的上类似于最短路寻找，比如Dijkstra
  • 操作上类似于去边剪枝，把网变成树

实现步骤

  • 确定物理邻节点

  • 每个传感器节点周期性广播自身地理位置信息

  • 计算每个邻节点的中继区域（与区域内的节点直接通信是不划算的）

  • 计算平面上任何一点(x,y)与A直接通信的功率\(P_t(A\to(x,y))=c\cdot T\cdot d_{A\to(x,y)}^\eta\)T为门限功率

  • 计算通过邻节点中继通信的总功率\(P_t(A\to C\to(x,y))=c\cdot T\cdot d_{A\to c}^\eta+c\cdot T\cdot d_{c\to(x,y)}^\eta\)
  • 构建高能效子图

QoS路由

面向服务质量的路由协议，旨在通过资源分配等手段对数据流进行管理，以期同时保证吞吐量、抖动、丢包率的高满意度

不仅考虑功耗，还反映链路质量

吞吐量 Throughput

单位时间内成功通信的数据量（bps）

抖动 Jitter

时延的变化

MCPF

最小代价路径转发，Minimum Cost Path Forwarding,MCPF

设计理念

  • 目标函数为成本函数（cost）
  • cost是时延与功耗的函数
  • 引入节点成本域的概念，即节点到sink节点的最小总成本
  • 转发规则基于成本域

成本域构建过程

  • 从汇聚节点开始向外ADV广播cost
  • 接收节点计算收到的cost与当前传输cost之和
  • 与此前记录值（若有）比较，取minima
  • 更新数据，重复第一步，作为发送节点广播ADV

第二次小测

  • 判断题
  1. 对于CSMA/CA中的虚拟侦听，可起到休眠的作用，休眠时长由NAV值确定，其中CTS中的NAV值比RTS中的NAV值短（√）
  2. 簇结构对于WSN来说具有重要的作用，可用于MAC协议设计，也可用于路由协议设计，在LEACH协议中，一个周期内随着轮数的递增，所有节点的门限值也随之增加（×，并不是所有，已经成为簇头的节点不再增加）
  3. 提高WSN中（使用CSMA）成簇的概率，可加大竞争窗口中较小随机数发生的概率（×，Sift中应该让小随机数小概率发生）
  4. B-MAC避免了S-MAC中用于休眠调度同步所带来的开销，但固定长度的前导码采样带来了额外的能耗，可通过改进前导码发送模式缓解能耗问题（√）
  5. 泛洪协议中的数据重叠问题由不同节点感知相似数据引起，可通过SPIN协议中的协商机制（ADV消息和REQ消息的交换）得以解决（√）
  6. Z-MAC和IEEE802.15.4均采用混合MAC设计方法，前者使用时分的方式对竞争MAC和预留MAC进行混合（×，基于高/低负载区分）
  • 选择题
  1. 以下S-MAC中的哪一技术可实现降低功耗？
  • A. 自适应侦听
  • B. 自适应侦听与串音避免
  • C. 串音避免与消息传递

  • D. 空比与自适应侦听

  • 正确答案：C（自适应侦听主要考虑时延）

  1. 以下关于数据为中心的平面路由说法正确的是
  • A. 数据为中心路由中，汇聚节点需要指明某个传感器进行数据收集
  • B. 该路由协议设计中，可采用基于簇的网络结构
  • C. LEACH路由协议属于该类协议

  • D. 该类路由协议中，靠近汇聚节点的传感器节点能耗过大，易成为网络的性能瓶颈

  • 正确答案：D

  1. 以下关于路由协议说法错误的是
  • A. QoS路由不但可实现高能效的数据转发，也可满足其他性能指标要求，比如时延
  • B. 平面路由协议的一大共性是可扩展性问题
  • C. 地理路由中，基于可行域的数据转发是一种最优的数据转发

  • D. MCPF协议中，节点不需要指定下一跳接收节点实现最小代价路径转发

  • 正确答案：C

  1. 以下地理路由协议不考虑信道质量的是
  • A. 基于距离的黑名单
  • B. 基于绝对接收的黑名单
  • C. 基于最佳PRR转发

  • D. 基于最佳PRR× 距离转发

  • 正确答案：A
